Приказ Росводресурсов от 02.06.2016 N 113
"Об утверждении Правил использования водных ресурсов Юмагузинского водохранилища на р. Белой" (Зарегистрировано в Минюсте России 12.08.2016 N 43216)

МИНИСТЕРСТВО ПРИРОДНЫХ РЕСУРСОВ И ЭКОЛОГИИ
РОССИЙСКОЙ ФЕДЕРАЦИИ
ФЕДЕРАЛЬНОЕ АГЕНТСТВО ВОДНЫХ РЕСУРСОВ
ПРИКАЗ
от 2 июня 2016 г. N 113
ОБ УТВЕРЖДЕНИИ ПРАВИЛ
ИСПОЛЬЗОВАНИЯ ВОДНЫХ РЕСУРСОВ ЮМАГУЗИНСКОГО ВОДОХРАНИЛИЩА
НА Р. БЕЛОЙ
В соответствии с Положением о разработке, согласовании и утверждении правил использования водохранилищ, в том числе типовых правил использования водохранилищ, утвержденным постановлением Правительства Российской Федерации от 22 апреля 2009 г. N 349 "Об утверждении Положения о разработке, согласовании и утверждении правил использования водохранилищ, в том числе типовых правил использования водохранилищ" (Собрание законодательства Российской Федерации, 2009, N 18 (2 ч.), ст. 2247) и Положением о Федеральном агентстве водных ресурсов, утвержденным постановлением Правительства Российской Федерации от 16 июня 2004 г. N 282 "Об утверждении Положения о Федеральном агентстве водных ресурсов" (Собрание законодательства Российской Федерации, 2004, N 25, ст. 2564; N 32, ст. 3348; 2006, N 24, ст. 2607; N 52 (3 ч.), ст. 5598; 2008, N 22, ст. 2581; N 42, ст. 4825; N 46, ст. 5337; 2009, N 6, ст. 738; N 33, ст. 4081; 2010, N 26, ст. 3350; 2011, N 14, ст. 1935, ст. 1942; 2013, N 45, ст. 5822; 2014, N 10, ст. 1050; N 18 (4 ч.), ст. 2203) <*> приказываю:
--------------------------------
<*> 2015, N 2, ст. 491; N 52.
Утвердить прилагаемые Правила использования водных ресурсов Юмагузинского водохранилища на р. Белой.
Руководитель
М.В.СЕЛИВЕРСТОВА
Утверждены
приказом Федерального
агентства водных ресурсов
от 2 июня 2016 г. N 113
ПРАВИЛА
ИСПОЛЬЗОВАНИЯ ВОДНЫХ РЕСУРСОВ ЮМАГУЗИНСКОГО ВОДОХРАНИЛИЩА
НА Р. БЕЛОЙ
Правила использования водных ресурсов Юмагузинского водохранилища на р. Белой (далее - Правила) разработаны в соответствии с Водным кодексом Российской Федерации от 3 июня 2006 г. N 74-ФЗ (Собрание законодательства Российской Федерации, 2006, N 23, ст. 2381; N 50, ст. 5279; 2007, N 26, ст. 3075; 2008, N 29, ст. 3418; N 30, ст. 3616; 2009, N 30, ст. 3735; N 52, ст. 6441; 2011, N 1, ст. 32; N 29, ст. 4281; N 30, ст. 4590, ст. 4594, ст. 4596, ст. 4605; N 48, ст. 6732; N 50, ст. 7343, ст. 7359; 2012, N 26, ст. 3446; N 31, ст. 4322; 2013, N 19, ст. 2314; N 27, ст. 3440; N 43, ст. 5452; N 52, ст. 6961; 2014, N 26, ст. 3387; N 42, ст. 5615; N 43, ст. 5799; 2015, N 1, ст. 11, ст. 12, ст. 52; N 29, ст. 4347, ст. 4350, ст. 4359, ст. 4370; N 48, ст. 6723), Положением о разработке, согласовании и утверждении правил использования водохранилищ, в том числе типовых правил использования водохранилищ, утвержденным постановлением Правительства Российской Федерации от 22 апреля 2009 г. N 349 (Собрание законодательства Российской Федерации, 2009, N 18, ст. 2247), Положением о Федеральном агентстве водных ресурсов, утвержденным постановлением Правительства Российской Федерации от 16 июня 2004 г. N 282 (Собрание законодательства Российской Федерации, 2004, N 25, ст. 2564; N 32, ст. 3348; 2006, N 24, ст. 2607; N 52, ст. 5598; 2008, N 22, ст. 2581; N 42, ст. 4825; N 46, ст. 5337; 2009, N 6, ст. 738; N 33, ст. 4081; 2010, N 26, ст. 3350; 2011, N 14, ст. 1935, ст. 1942; 2013, N 45, ст. 5822; 2014, N 10, ст. 1050; N 18, ст. 2203; 2015, N 2, ст. 491; N 52, ст. 7603; 2016, N 2, ст. 325), и Методическими указаниями по разработке правил использования водохранилищ, утвержденными приказом Министерства природных ресурсов и экологии Российской Федерации от 26 января 2011 г. N 17 (зарегистрирован Минюстом России 4 мая 2011 г., регистрационный N 20655).
В настоящих Правилах все высотные отметки приведены в Балтийской системе высот 1977 года.
Правила являются обязательными к применению для всех организаций и ведомств, имеющих отношение к эксплуатации или использованию гидротехнических сооружений Юмагузинского гидроузла и водохранилища, независимо от ведомственной принадлежности.
Все технические инструкции по эксплуатации отдельных сооружений Юмагузинского гидроузла и другие документы, регламентирующие его работу, должны разрабатываться в точном соответствии с настоящими Правилами.
Строительство объектов и хозяйственное использование прибрежных территорий как в нижнем, так и в верхнем бьефах Юмагузинского гидроузла, должно производиться с учетом режима работы водохранилища, установленного настоящими Правилами.
Настоящие Правила, разработанные Федеральным государственным унитарным предприятием "Центр Регистра и Кадастра", действуют до 31 декабря 2030 г.
I. Характеристики гидроузла, водохранилища
и их возможностей
1.1. Юмагузинский гидроузел находится в 474 км от г. Уфы вверх по течению р. Белой и в 364 км ниже г. Белорецка.
Водохранилище, образованное Юмагузинским гидроузлом, затопило глубокую речную долину шириной 200 - 500 м с крутыми обрывистыми коренными известняковыми берегами высотой 150 - 200 м. До создания водохранилища ширина русла в межень составляла 15 м, глубина от 0,3 м на перекатах до 2 - 3 м на плесах.
Акватория Юмагузинского водохранилища располагается в Кугарчинском, Мелеузовском и Бурзянском административных районах Республики Башкортостан.
1.2. Юмагузинское водохранилище образовано высоконапорным гидроузлом, в состав основных сооружений которого входят: каменно-земляная плотина, донный водосброс-водовыпуск, в котором оборудован ремонтный водовыпуск, береговой паводковый водосброс, здание гидроэлектростанции (далее - ГЭС) с открытым распределительным устройством 110 кВ (далее - ОРУ 110 кВ).
Юмагузинское водохранилище русловое, горного типа, полезный объем водохранилища позволяет осуществлять сезонное регулирование стока р. Белой.
1.3. Технический проект Юмагузинского гидроузла выполнен открытым акционерным обществом (далее - ОАО) "Институт Гидропроект" (г. Москва).
Проектная документация Юмагузинского гидроузла и водохранилища хранится в архиве Государственного казенного учреждения Республики Башкортостан Управление по эксплуатации гидротехнических сооружений (далее - ГКУ РБ Управление по эксплуатации ГТС).
1.4. Задачами, возложенными на Юмагузинское водохранилище, являются обеспечение устойчивой работы водозаборов на участке р. Белой ниже гидроузла в межень, защита населенных пунктов и сельскохозяйственных земель от наводнений в среднем течении р. Белой в период прохождения высоких половодий, выработка электроэнергии на ГЭС.
Современное использование водохранилища совпадает с использованием, предусмотренным техническим проектом. После установления категории рыбохозяйственного значения Юмагузинского водохранилища и внесения данного водного объекта в государственный рыбохозяйственный реестр, водохранилище будет использоваться для целей рыбного хозяйства.
1.5. Строительство Юмагузинского гидроузла было начато летом 1999 г. Перекрытие русла р. Белой осуществлено 10 июня 2003 г. С учетом готовности основных сооружений гидроузла и фактической приточности, максимальный уровень воды в половодье 2004 г. достиг отметки 242,2 м. Половодьем 2005 г. водохранилище было наполнено до отметки 253,7 м. В половодье 2006 г. максимальный уровень воды у плотины достиг отметки 261,4 м.
1.6. Ранее нормативные документы определяющие режим использования водных ресурсов Юмагузинского водохранилища не разрабатывались.
1.7. Схема Юмагузинского водохранилища с указанием границ гидрографических единиц, водохозяйственных участков и гидроузла с нанесением положения постов гидрометрической сети наблюдений за водным режимом водных объектов представлена в Приложении N 1 к настоящим Правилам.
II. Основные характеристики водотока
2.1. Створ гидроузла Юмагузинского водохранилища расположен на р. Белой в 1,5 км выше от населенного пункта Верхнебиккузино, в 952 км выше устья р. Белой, в 474 км выше по течению р. Белой от г. Уфы и в 364 км ниже г. Белорецка.
Река Белая - левый приток р. Камы. Бассейн р. Белой расположен в западных предгорьях Южного Урала и почти целиком охватывает территорию Республики Башкортостан. Река берет начало в горном районе Урал-Тау у подошвы горы Иремель и впадает в р. Каму слева на 177 км от устья. Длина р. Белой 1430 км, площадь водосбора 142 000 км2. Средняя высота бассейна 392 м над уровнем моря. Залесенность составляет около 50% территории, озерность незначительна.
Площадь водосбора в створе Юмагузинского водохранилища составляет 10 100 км2.
2.2. Параметры естественного годового стока р. Белая в створе гидроузла Юмагузинского водохранилища:
N п/п
Характеристика
Единица измерения
Значение
1
Средний многолетний сток за период 1941/42 - 2010/11 гг.
км3
2,10
2
Сток в многоводный год 1990/91
км3
4,00
3
Сток в маловодный год 1955/56
км3
0,76
4
Максимальный наблюденный среднесуточный расход
м3/с
1550
5
Максимальный наблюденный среднедекадный расход
м3/с
1245
6
Максимальный наблюденный среднемесячный расход
м3/с
639,9
7
Минимальный наблюденный среднемесячный расход
м3/с
3,5
8
Коэффициент изменчивости годового стока Cv
-
0,38
9
Коэффициент асимметрии Cs
-
0,76
2.3. Расчетная обеспеченность объемов годового стока:
Обеспеченность, %
1
5
10
25
50
75
90
95
97
Объем, км3
4,29
3,51
3,14
2,55
2,01
1,54
1,20
1,03
0,92

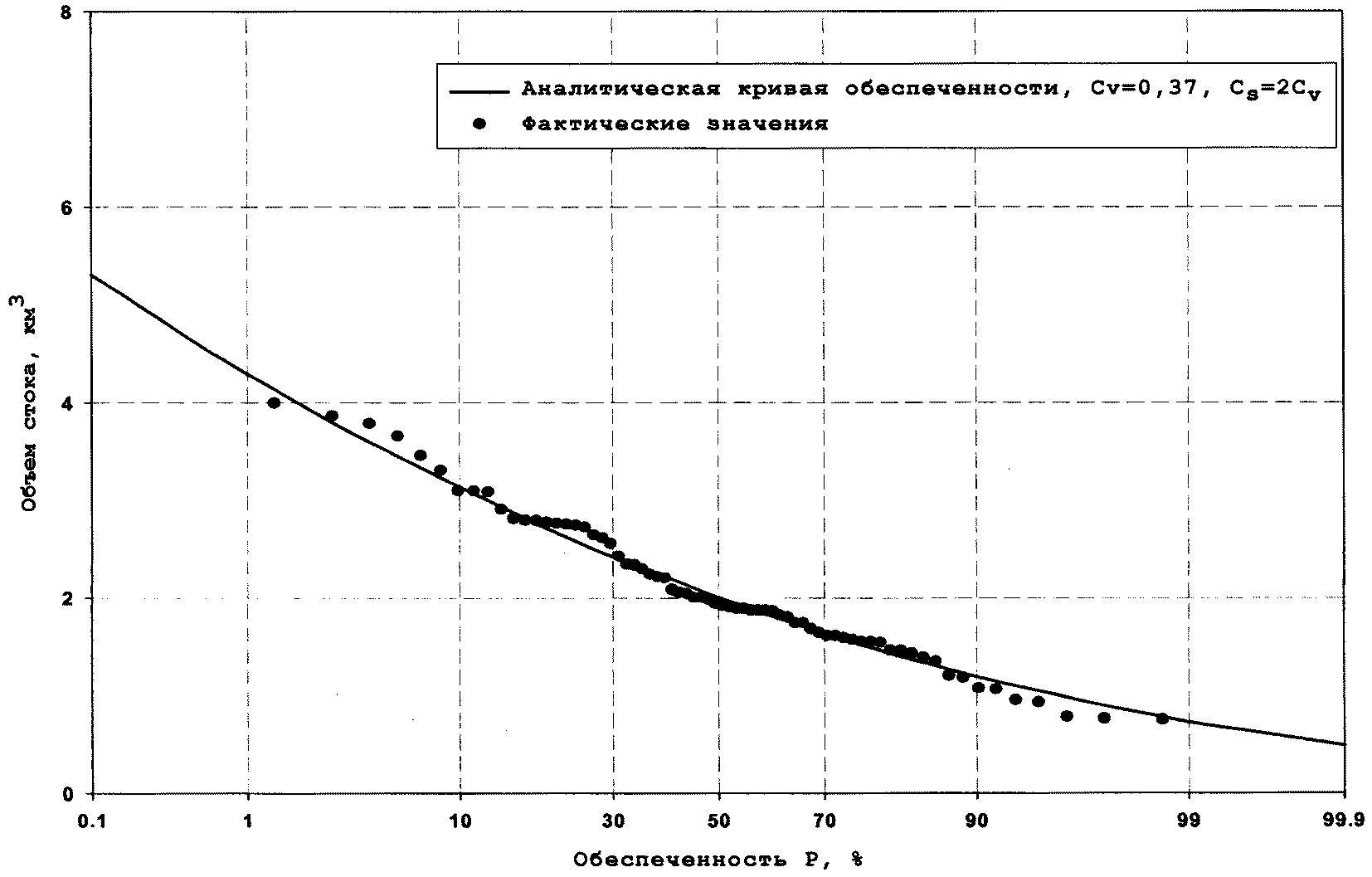

Кривая обеспеченности объема годового стока (апрель - март) в створе Юмагузинского гидроузла на р. Белой за 1941/42 - 2010/11 гг. приведена в Приложении N 2 к настоящим Правилам.
2.4. Распределение годового стока по сезонам для различных по водности лет:
Показатель
Весна (IV - V)
Лето - осень (VI - X)
Зима (XI - III)
За год
Маловодный год (2009/10) P 95%
Объем стока, км3
0,60
0,23
0,11
0,94
Доля от годового стока, %
63,83
24,47
11,70
100
Средневодный год (1979/80) P 50%
Объем стока, км3
1,31
0,49
0,13
1,93
Доля от годового стока, %
67,88
25,39
6,73
100
Многоводный год (1964/65) P 5%
Объем стока, км3
1,76
1,64
0,26
3,66
Доля от годового стока, %
48,09
44,81
7,10
100
2.5. По характеру водного режима бассейн Юмагузинского водохранилища относится к восточносибирскому типу. Питание реки смешанное: снеговое (50%), дождевое (25%), подземное (25%). Водный режим характеризуется ярко выраженным весенним половодьем, летне-осенней меженью, прерываемой дождевыми паводками и устойчивой зимней меженью.
Наибольшими в году являются максимальные расходы воды, формирующиеся в период весеннего половодья. Наименьшие в году расходы р. Белой приходятся на зимний период, преимущественно на февраль и март.
Весеннее половодье проходит чаще всего одной волной - обычно с первой декады апреля до начала июня, в отдельные годы срок окончания половодья растягивается до конца июня. Средняя продолжительность половодья 60 дней. На спад половодья иногда накладываются пики дождевых паводков, не превышающие пик основной волны половодья. В период весеннего половодья наблюдаются наивысшие уровни в году (обычно в апреле - мае), которые в 50% случаев отмечаются при ледоходе, иногда сопровождающимся заторами льда.
Летне-осенняя межень в 70% случаев нарушается дождевыми паводками. Минимальные уровни летне-осенней и зимней межени чаще всего наблюдаются в конце сезонов (августе - сентябре и феврале).

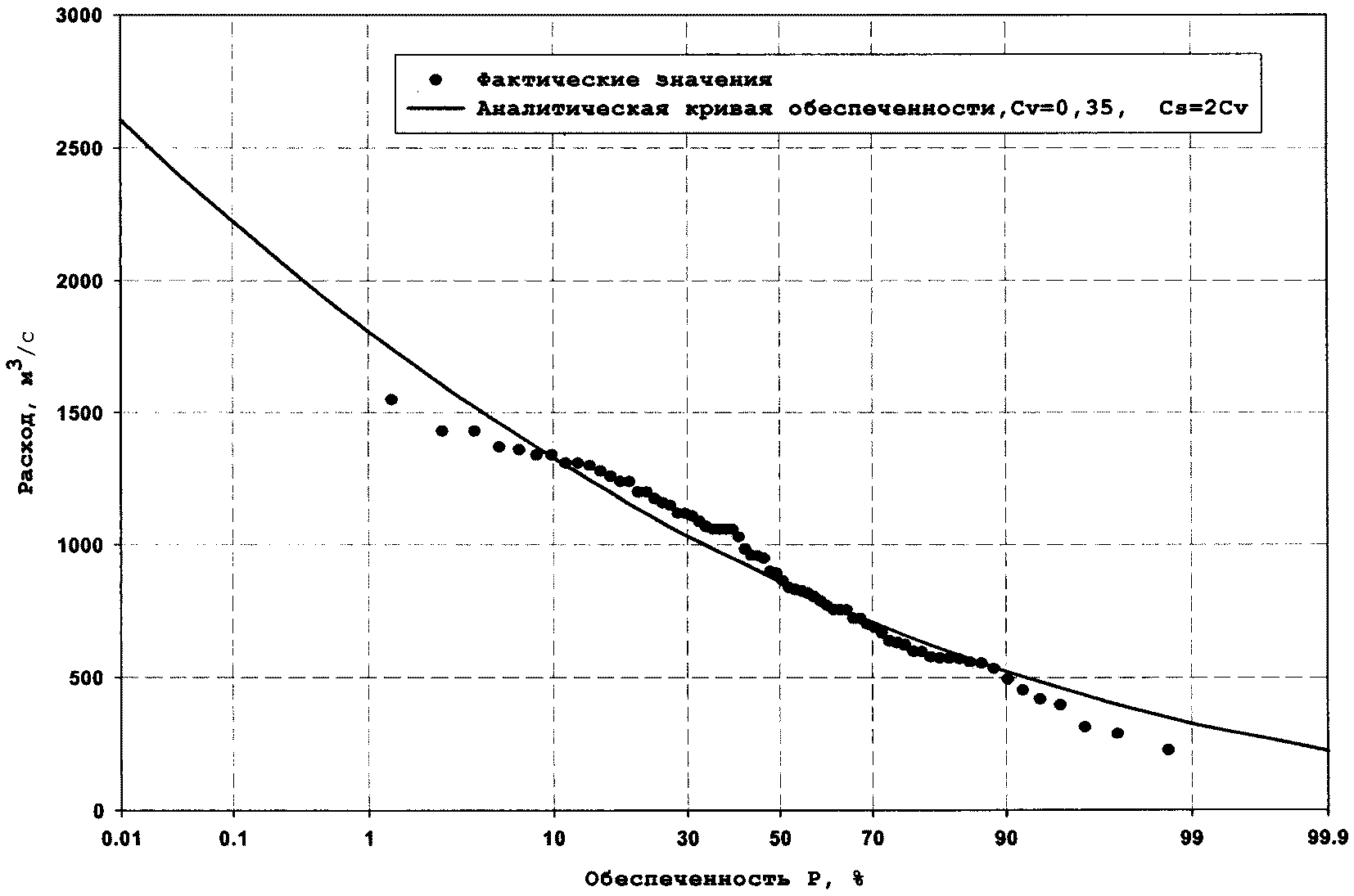

2.6. Статистические параметры максимального стока воды представлены следующими показателями.
2.6.1. Параметры максимального стока:
Параметры
Максимальные расходы (м3/с) и объемы стока (км3) вероятностью превышения P, %
, м3/с
, км3
Cv
Cs
0,01
0,1
1
5
10
с гарантийной поправкой (далее - г.п.)
-
Максимальные расходы весеннего половодья
901
-
0,35
0,70
2820
2610
2220
1810
1490
1330
Объемы стока за апрель - май
-
1,31
0,36
0,72
4,20
3,82
3,26
2,64
2,17
1,94

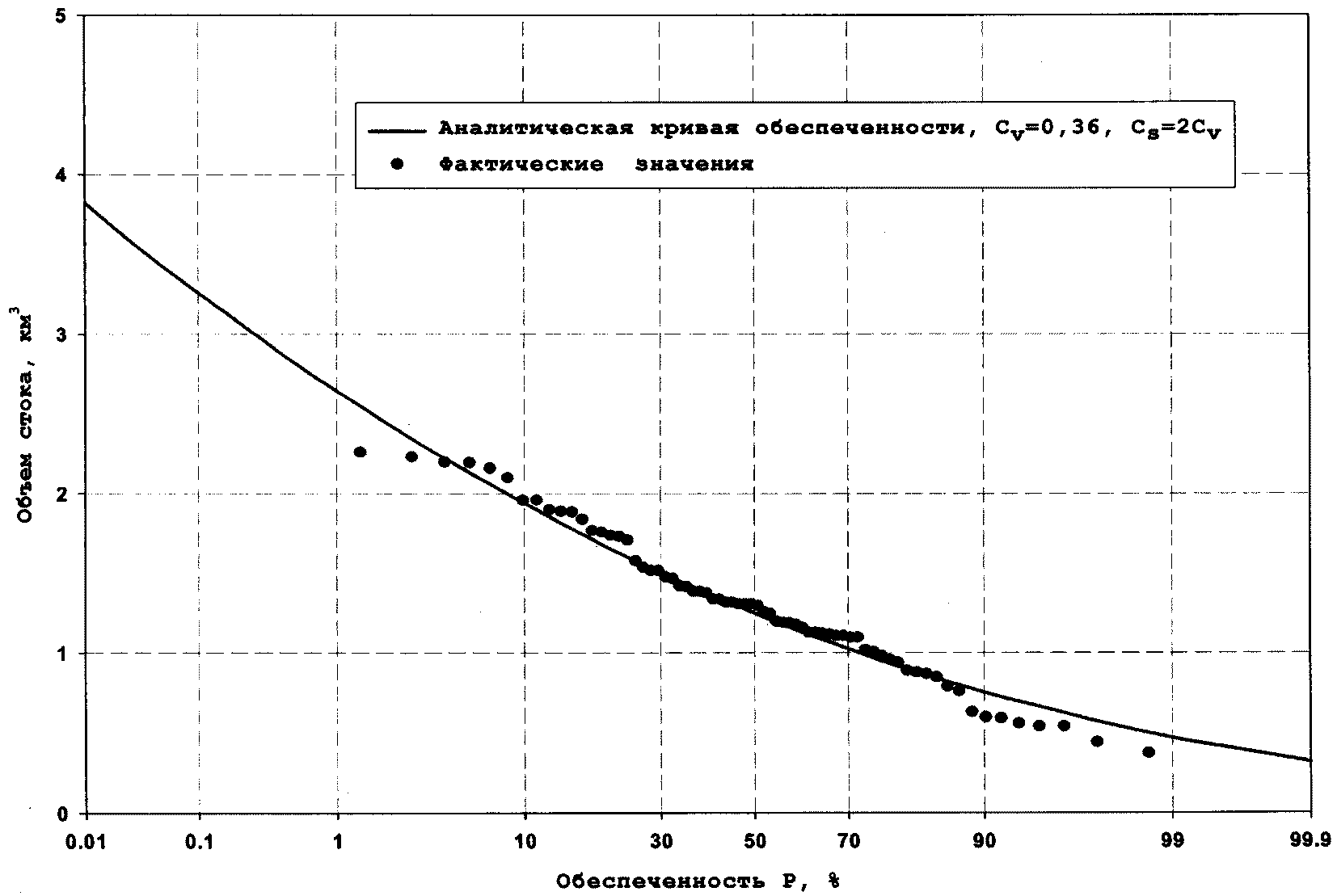

2.6.2. Кривая обеспеченности объема стока за половодье (апрель - май) в створе Юмагузинского гидроузла на р. Белой за 1941/42 - 2010/11 гг. приведена в Приложении N 3 к настоящим Правилам. Кривая обеспеченности максимальных расходов весеннего половодья в створе Юмагузинского гидроузла на р. Белой за 1941 - 2011 гг. приведена в Приложении N 4 к настоящим Правилам.
2.7. Водосбор Юмагузинского водохранилища расположен в умеренной климатической зоне с континентальным климатом, теплым летом и умеренно суровой зимой. К особенностям климата рассматриваемой территории относится резкая изменчивость и непостоянство погоды по отдельным годам. В иные годы наблюдались оттепели в январе, 15 - 20 °C мороза в апреле, снег в мае (то есть возврат холодов весной), заморозки в августе, проливные с грозами дожди и ненастье, появление мглы (помохи) и юго-восточных ветров - суховеев, а вместе с ними и сильной засухи в летний период.
2.8. Самым теплым месяцем является июль, а самым холодным - январь. Годовые амплитуды температуры (между средними значениями января и июля) составляют 32 - 35 °C. В некоторые годы максимальные температуры поднимались выше +40 °C, а минимальные доходили до -50 °C.
Данные о среднемесячных температурах воздуха представлены по двум метеостанциям - г. Белорецк в верховьях бассейна р. Белой и г. Мелеуз, расположенного примерно в 100 км ниже створа Юмагузинского гидроузла:
Месяц
1
2
3
4
5
6
7
8
9
10
11
12
Год
Белорецк
-16,2
-14,4
-7,8
2,7
10,2
14,5
16,0
14,2
8,7
0,7
-7,4
-13,8
0,6
Мелеуз
-15,5
-14,4
-7,5
4,6
13,6
17,8
19,6
17,9
11,7
3,2
-5,1
-11,8
2,8
2.9. Как правило, первое ощутимое понижение температуры воздуха происходит во второй половине августа, среднесуточная температура опускается до 6 - 8 °C. В конце лета часто бывают заморозки. Первые морозы обычно наступают во второй половине октября, а уже в середине ноября средняя температура воздуха достигает -8 °C - 10 °C, замерзают реки. Продолжительность периода с температурой ниже 0 °C - в среднем около пяти месяцев, в горах примерно на месяц дольше.
2.10. Снежный покров обычно появляется в третьей декаде октября, а устойчивым становится во второй декаде ноября. Среднее количество дней со снежным покровом в районе водохранилища - 153. Снег начинает таять в конце марта и сходит обычно до 15 - 20 апреля, в горах позже. Высота снега достигает максимальной величины в начале марта. Наибольшие за зиму средние высоты снежного покрова составляют 40 - 50 см при среднем запасе воды в снеге около 120 - 130 мм.
III. Состав и описание гидротехнических
сооружений водохранилища
3.1. В состав основных сооружений гидроузла входят: каменно-земляная плотина, донный водосброс-водовыпуск, в котором оборудован ремонтный водовыпуск, береговой паводковый водосброс, здание ГЭС с ОРУ 110 кВ. Гидроузел относится к сооружениям I класса.

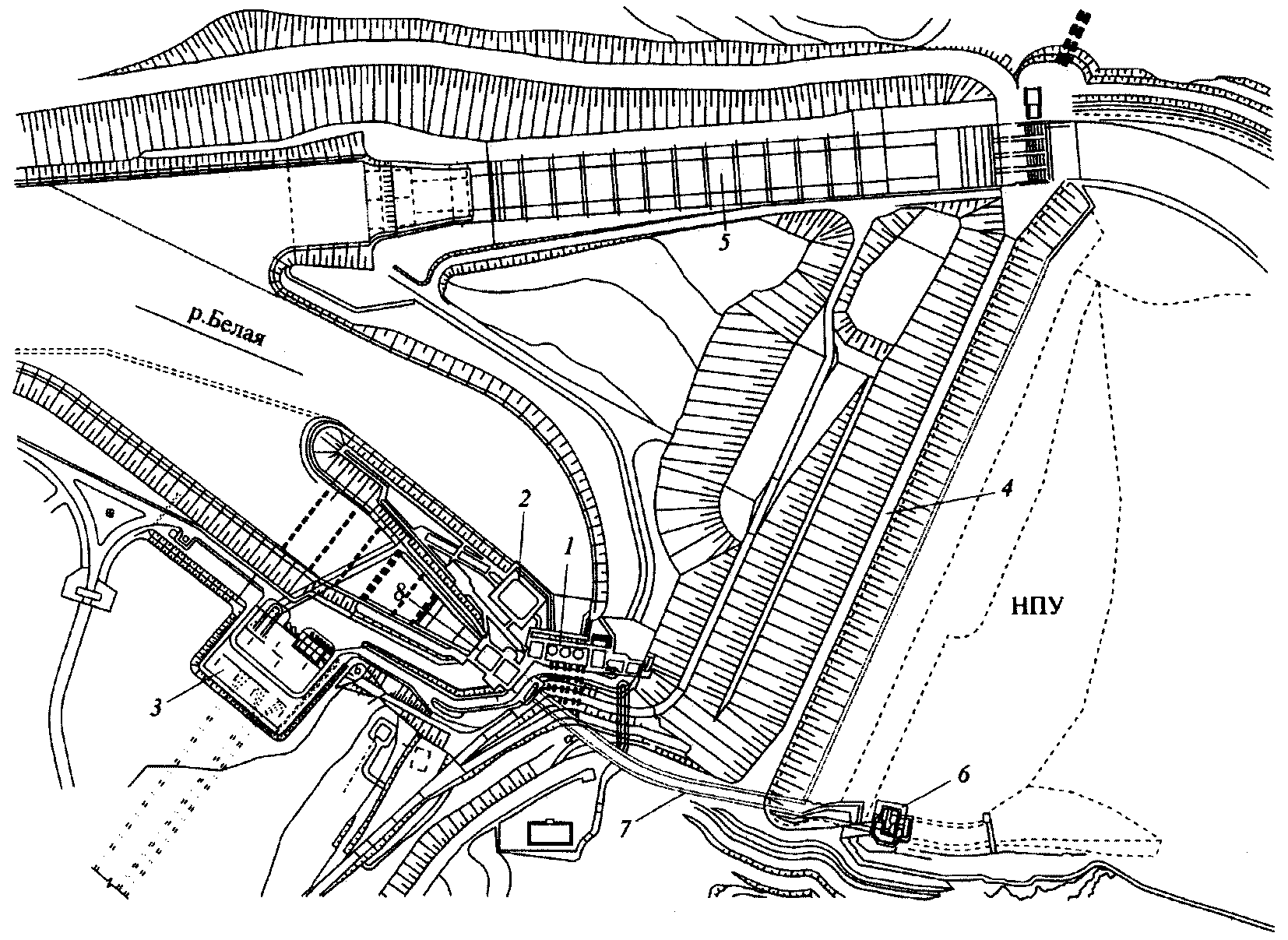

План расположения сооружений Юмагузинского гидроузла представлен в Приложении N 5 к настоящим Правилам.
3.2. Каменно-земляная плотина длиной по гребню 540 м и максимальной высотой 65 м образует большую часть напорного фронта гидроузла. Ширина плотины по гребню на русловом участке составляет 10 м, по подошве - 365 м. Отметка гребня плотины равна 273,0 м.
3.3. Донный водосброс-водовыпуск предназначен для попусков воды из водохранилища в нижний бьеф гидроузла, а также подачи воды из туннеля на турбины ГЭС по трем туннельным водоводам. В состав этого сооружения входят подводящий канал, подводящий водовод, входной оголовок, туннель, ремонтный водовыпуск, выходной оголовок, водобойный колодец с монолитной и гибкой рисбермой, отводящий канал.
Туннель длиной 294 м имеет сечение 80 м2. Водоприемная часть входного оголовка разделена промежуточным быком на два отверстия. Входной оголовок оборудован двумя ремонтными и аварийно-ремонтными затворами и сороудерживающими решетками. Выходной оголовок оборудован двумя основными сегментными и четырьмя ремонтными затворами. Маневрирование сегментными затворами осуществляется гидроприводами, ремонтными - мостовым краном.
В донном водосбросе предусмотрен ремонтный водовыпуск трубчатой конструкции, оборудованный системой затворов с водоприемной и выходной частью. При необходимости ремонтный водовыпуск используется для подачи в нижний бьеф гидроузла санитарных расходов воды. Пропускная способность ремонтного водовыпуска донного водосброса при полном открытии его затвора представлена в Приложении N 6 к настоящим Правилам.
Пропускная способность донного водосброса-водовыпуска при равных открытиях затворов в обоих водопропускных отверстиях и установленных во входном сечении подводящего водовода трех шандорах представлена в Приложении N 7 к настоящим Правилам.

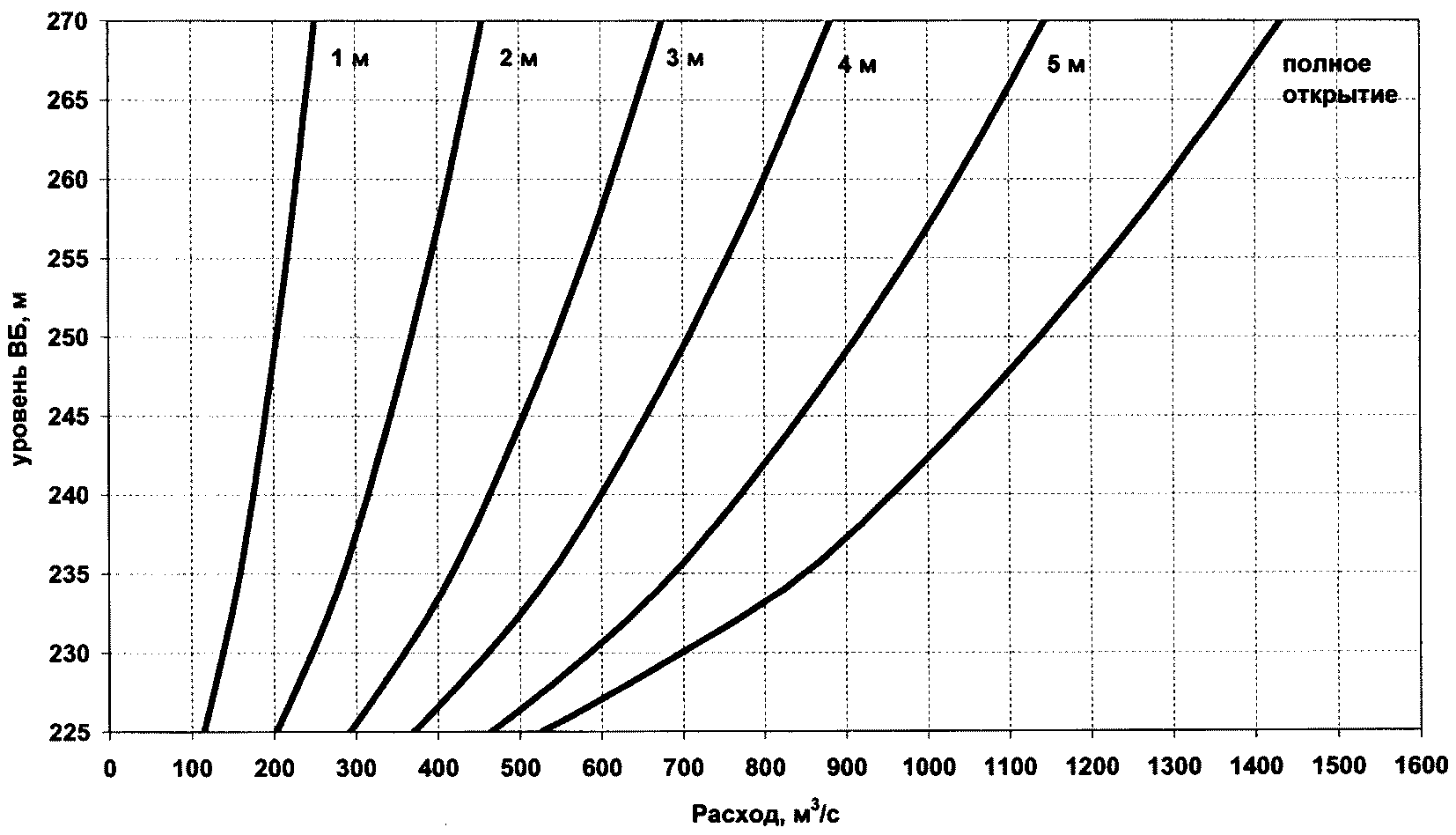

Показатели пропускной способности донного водосброса-водовыпуска Юмагузинского гидроузла в зависимости от степени открытия затворов приведены в Приложении N 8 к настоящим Правилам.
3.4. Здание ГЭС размерами в плане 60,0 x 15,6 м располагается у низовой грани откоса каменно-земляной плотины на левом берегу р. Белой. Здание состоит из трех частей: агрегатного блока, в котором установлены три агрегата, монтажной площадки и служебного корпуса.
Для подвода воды к агрегатам служат турбинные туннельные водоводы диаметром 3,2 м с железобетонной отделкой и металлической облицовкой. В здании ГЭС установлено три гидроагрегата с поворотно-лопастными турбинами ПЛ-50-В-230 с трехфазными синхронными генераторами СВ2 380/115-20. Мощность гидроагрегата 15 МВт, общая установленная мощность ГЭС составляет 45 МВт.
Площадка ОРУ 110 кВ со зданием подстанционного пункта управления (ППУ) находится по левому борту отводящего канала донного водосброса. Трансформаторная площадка располагается на правом борту.

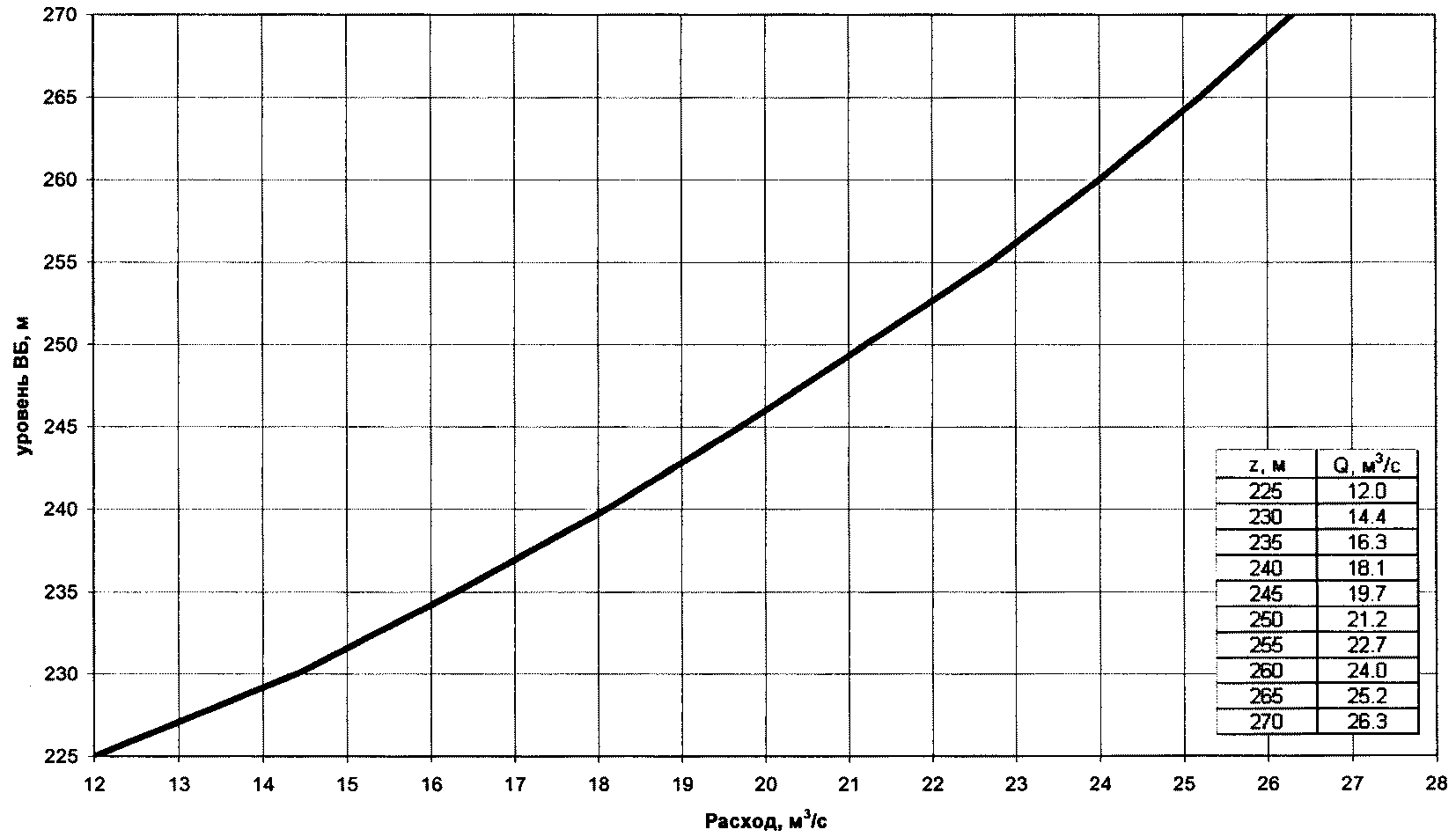

Расходная характеристика турбины Юмагузинской ГЭС приведена в Приложении N 9 к настоящим Правилам.

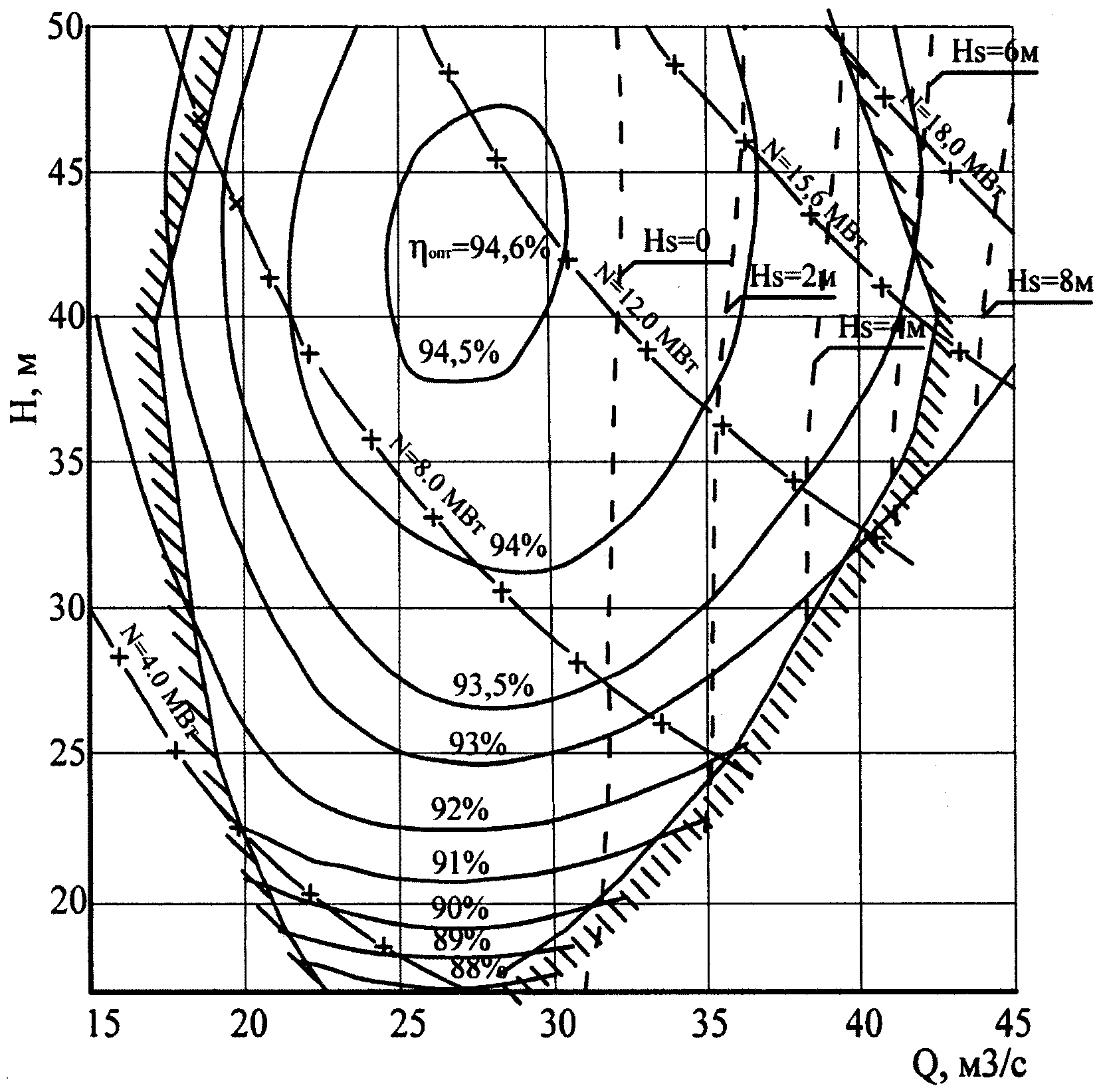

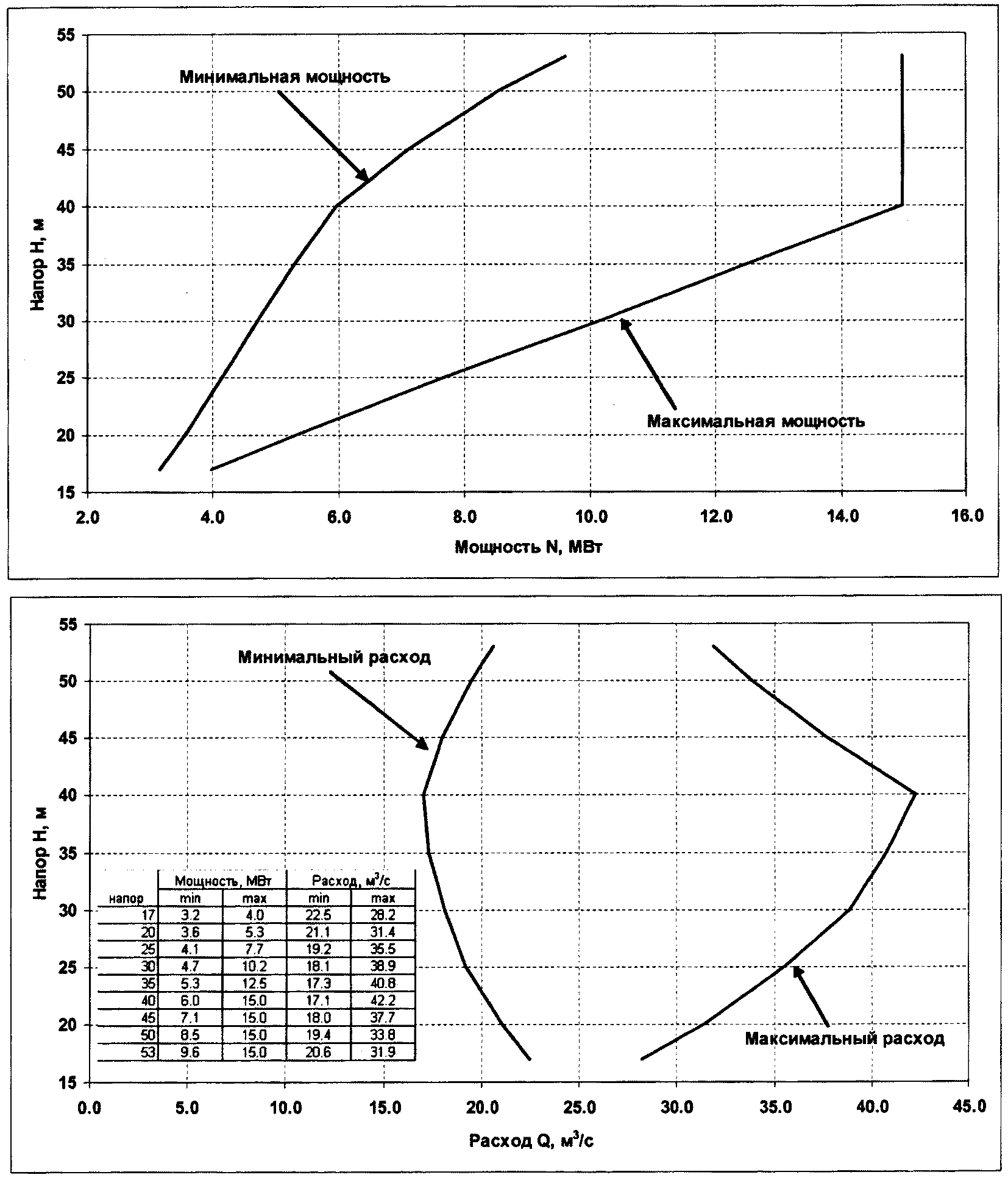

Эксплуатационная характеристика турбины Юмагузинской ГЭС приведена в Приложении N 10 к настоящим Правилам.
Эксплуатационная характеристика 1 гидроагрегата Юмагузинской ГЭС на линиях ограничения по расходу и мощности приведена в Приложении N 11 к настоящим Правилам.
Эксплуатационная характеристика 3 гидроагрегатов Юмагузинской ГЭС на линиях ограничения по расходу и мощности приведена в Приложении N 12 к настоящим Правилам.
3.5. Береговой паводковый водосброс предназначен для пропуска паводковых расходов и расположен на правом берегу р. Белой.
Водосброс выполнен в виде быстротока, в состав которого входят:
- подводящий канал с сопрягающими сооружениями;
- водосливной оголовок;
- лоток быстротока;
- водобойный колодец с рисбермой и отводящим каналом.
Водосливной оголовок с отметкой порога 253,0 м имеет 4 пролета. В каждом пролете обустроен водослив практического профиля с горизонтальной вставкой длиной 7,5 м, который оборудован основными сегментными затворами и ремонтными плоскими затворами, перекрывающими отверстия размером 4 x 9 м.

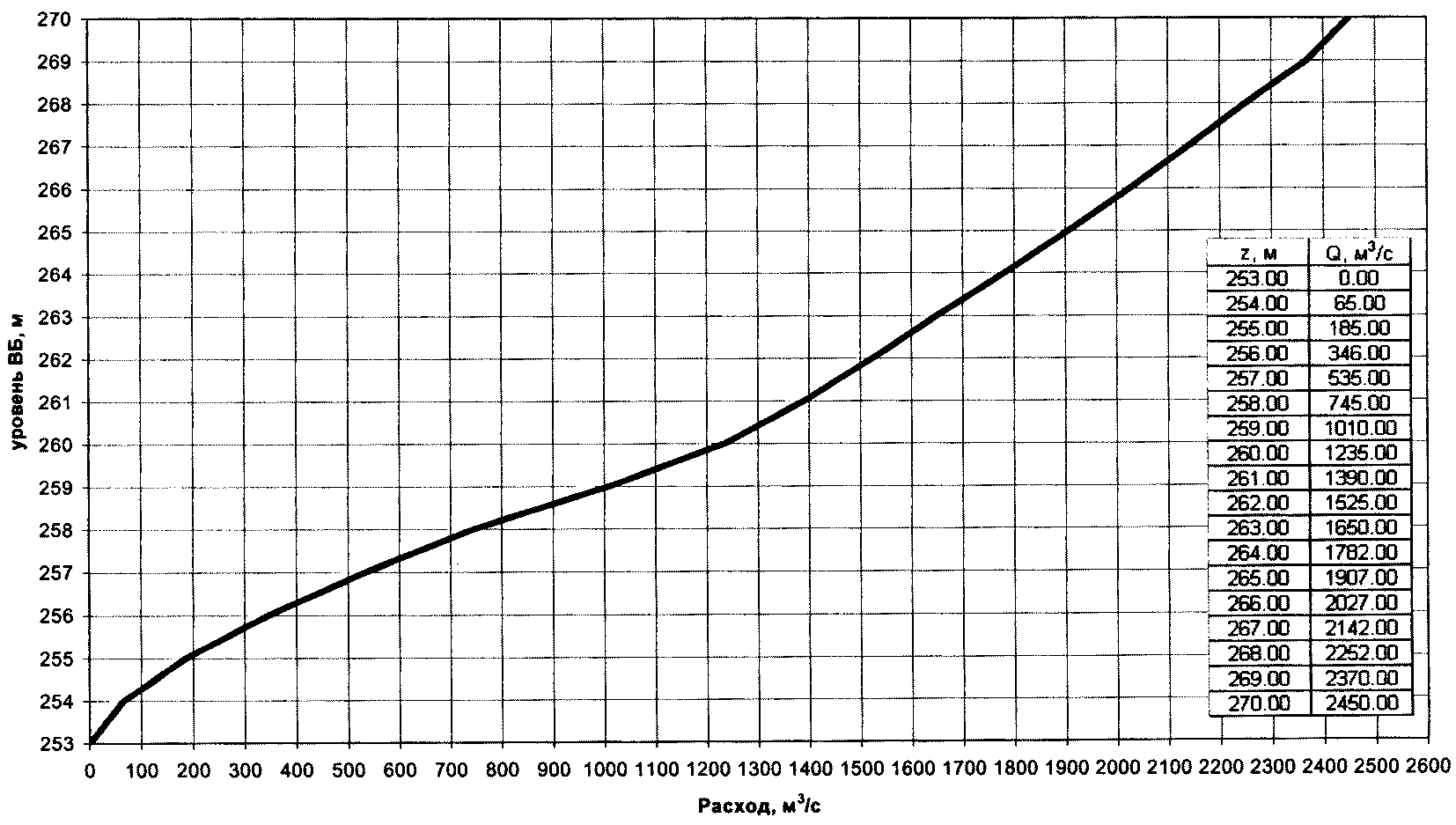

Пропускная способность паводкового водосброса при полном открытии его затворов приведена в Приложении N 13 к настоящим Правилам.
Суммарная пропускная способность водосбросных сооружений Юмагузинского гидроузла при полностью открытых затворах приведена в Приложении N 14 к настоящим Правилам.
IV. Основные параметры водохранилища
Основные параметры водохранилища:
N п/п
Наименование параметра
Единица измерения
Значение
4.1. Характерные уровни воды в водохранилище
1
Нормальный подпорный уровень (далее - НПУ)
м
260,00
2
Минимальный допустимый уровень (уровень мертвого объема) (далее - УМО)
м
225,00
3
Уровень принудительной предполоводной сработай на 1 апреля (УПС)
м
240,00
4
Форсированные уровни (далее - ФПУ) при пропуске максимальных расходов вероятностью превышения 0,01% с г.п. <*>
- проектный
м
270,00
- при полном открытии 2-х затворов берегового водосброса
м
269,18
- при полном открытии 4-х затворов берегового водосброса
м
265,00
5
ФПУ при пропуске максимальных расходов вероятностью превышения 0,1% <*>
- проектный
м
265,00
- при полном открытии 2-х затворов берегового водосброса
м
265,00
- при полном открытии 4-х затворов берегового водосброса
м
265,00
6
ФПУ при пропуске максимальных расходов вероятностью превышения 1%
м
265,00/265,00 <**>
7
ФПУ при пропуске максимальных расходов вероятностью превышения 5%
м
260,00/265,00 <**>
8
Максимальный допустимый уровень наполнения водохранилища при пропуске максимальных расходов обеспеченностью 1% при неполном использовании всей пропускной способности гидроузла (уровень противопаводковой призмы водохранилища (далее - УПП)
м
265,00
<*> В пунктах 4 и 5 приведены проектные форсированные уровни и форсированные уровни, полученные в результате гидравлических расчетов для случаев использования двух и четырех пролетов берегового водосброса при достижении уровнем у плотины отметки 265,00 м.
<**> В числителе приведены проектные уровни, в знаменателе - уровни, полученные по результатам гидравлических расчетов.

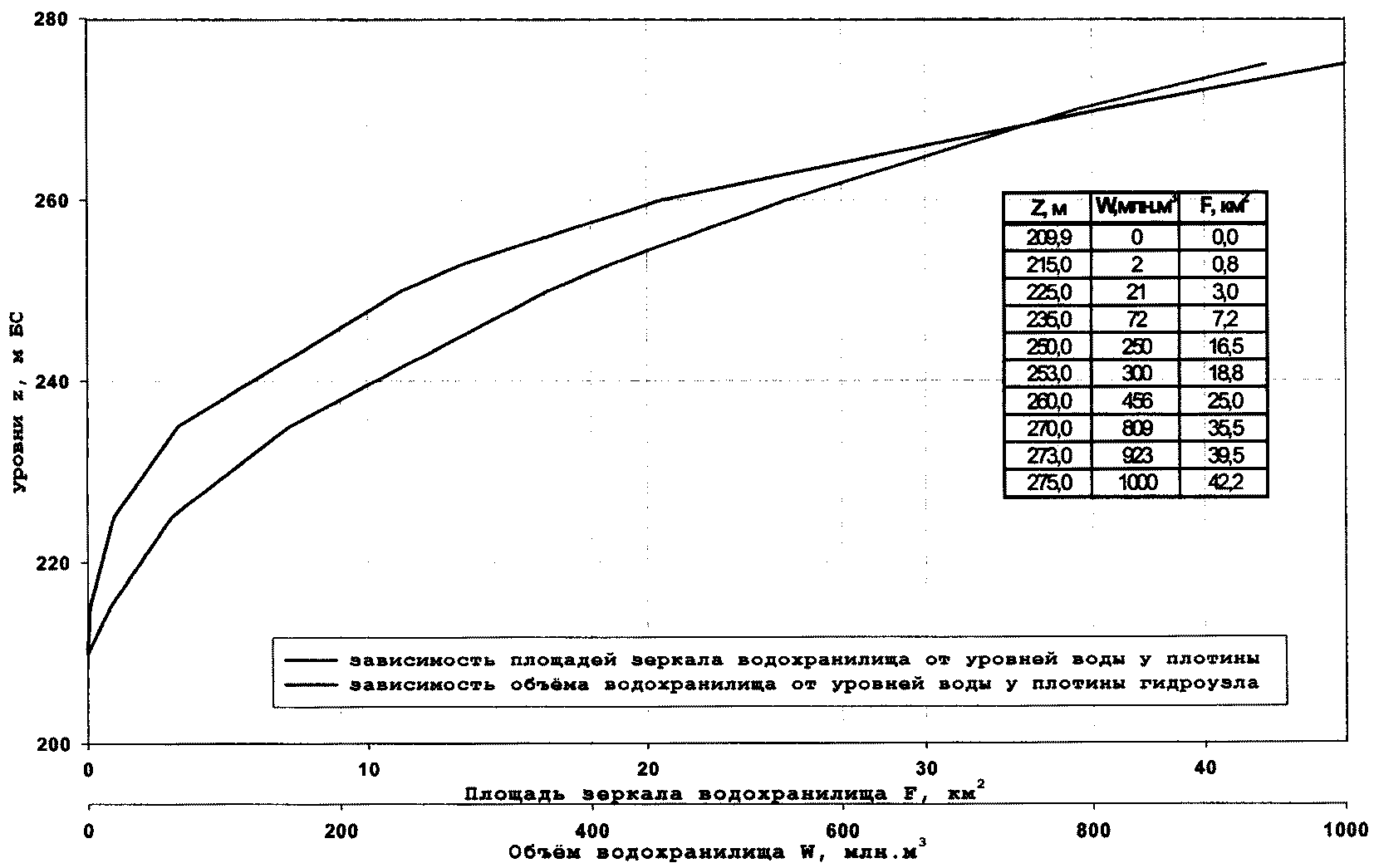

4.2. Топографические характеристики водохранилища
1
Площадь зеркала при НПУ
км2
25,0
2
Площадь зеркала при УМО
км2
3,0
3
Объем водохранилища при УМО
млн. м3
21
4
Объем водохранилища при НПУ
- полный
млн. м3
456
- полезный
млн. м3
435
5
Объем водохранилища при ФПУ
млн. м3
809
6
Объем противопаводковой призмы водохранилища (между отметками УПП и НПУ)
млн. м3
164
7
Объем форсировки водохранилища (между отметками ФПУ и НПУ)
млн. м3
353
4.3. Водопропускные сооружения гидроузла
1
Донный водосброс-водовыпуск
- число отверстий
ед.
2
- пропускная способность при полном открытии и стоянии уровня в верхнем бьефе на отметке НПУ
м3/с
1295
- пропускная способность при полном открытии и стоянии уровня в верхнем бьефе на отметке УПП
м3/с
1365
- пропускная способность при полном открытии и стоянии уровня в верхнем бьефе на отметке ФПУ
м3/с
1432
2
Береговой паводковый водосброс
- число отверстий
ед.
4
- пропускная способность при полном открытии и стоянии уровня в верхнем бьефе на отметке НПУ
м3/с
1235
- пропускная способность при полном открытии и стоянии уровня в верхнем бьефе на отметке УПП
м3/с
1907
- пропускная способность при полном открытии и стоянии уровня в верхнем бьефе на отметке ФПУ
м3/с
2450
3
Гидроагрегаты
- число агрегатов
ед.
3
- суммарная максимальная пропускная способность при расчетном напоре
м3/с
127,8
4
Суммарная максимальная пропускная способность гидроузла при отметке НПУ, в том числе:
м3/с
2422
- донный водосброс-водовыпуск
м3/с
1187
- береговой паводковый водосброс
м3/с
1235
- турбины
м3/с
-
5
Суммарная максимальная пропускная способность гидроузла при отметке ФПУ, в том числе:
м3/с
3637
- донный водосброс-водовыпуск
м3/с
1432
- береговой паводковый водосброс
м3/с
2450
- турбины
м3/с
-
4.4. Характерные расходы в нижнем бьефе гидроузла
1
Средний многолетний
м3/с
66,3
2
Среднегодовой, обеспеченностью 95%
м3/с
26,8
3
Максимальный среднедекадный
м3/с
1000
4
Минимальный среднедекадный
м3/с
20,0
5
Гарантированный
м3/с
26,0
6
Базовый (санитарный)
м3/с
3,3
4.5. Расчетные уровни воды в нижнем бьефе гидроузла
1
При среднем многолетнем расходе
м
210,97
2
При расходе обеспеченностью 95%
м
210,52
3
При гарантированном расходе
м
210,51
4
При санитарном расходе
м
210,04
4.6. Основные показатели использования водных ресурсов водохранилища
1
Гидросиловое оборудование ГЭС
- количество агрегатов
ед.
3
- номинальная мощность одного агрегата
МВт
15
- установленная мощность ГЭС
МВт
45
2
Напоры (нетто):
- расчетный по мощности
м
40,0
- максимальный расчетный
м
48,5
- минимальный расчетный
м
15,0
- среднемноголетний летний
м
45,5
- среднемноголетний зимний
м
38,8
3
Зимняя мощность обеспеченностью:
- 90%
МВт
7,9
- 95%
МВт
7,1
4
Выработка электроэнергии:
- средняя многолетняя годовая
млн. кВтч.
142,6
- максимальная в ряду
млн. кВтч.
251,5
- годовая обеспеченностью 50%
млн. кВтч
133,3
- годовая обеспеченностью 75%
млн. кВтч.
114,6
- годовая обеспеченностью 90%
млн. кВтч.
94,6
- годовая обеспеченностью 95%
млн. кВтч.
74,8
5
Обеспеченность гарантированного расхода по числу бесперебойных лет
%
96
4.7. Укрупненный водный баланс водохранилища по 70-летнему расчетному ряду с 1941/42 по 2010/11 гг.
1
Приходные статьи
Приток в водохранилище
км3
2,10
2
Расходные статьи
Потери на дополнительное испарение с водной поверхности
км3
0,01
Поступление воды в нижний бьеф, в том числе:
км3
2,09
- через турбины
км3
1,33
- фильтрация
км3
0,03
- холостые сбросы
км3
0,73
3
Коэффициент использования притока (включая потери на фильтрацию)
км3
0,64
4.8. Максимальные расходы и уровни воды в нижнем бьефе
1
Максимальные расходы воды в нижнем бьефе вероятностью превышения:
- 0,01% с г.п.
м3/с
2830
- 0,1%
м3/с
2250
- 1%
м3/с
1770
- 5%
м3/с
1450
2
Максимальные уровни воды в нижнем бьефе вероятностью превышения:
- 0,01% с г.п.
м
217,25
- 0,1%
м
216,40
- 1%
м
215,71
- 5%
м
214,59
4.9. Зависимости объемов и площадей зеркала Юмагузинского водохранилища от уровня воды у плотины гидроузла представлены в Приложении N 15 к настоящим Правилам, интерполяционная таблица статических объемов Юмагузинского водохранилища - в Приложении N 16 к настоящим Правилам, кривая зависимости расходов от уровней воды в нижнем бьефе Юмагузинского гидроузла - в Приложении N 17 к настоящим Правилам.
V. Требования о безопасности в верхнем и нижнем бьефах
5.1. По условиям не затопления жилых домов и объектов экономики в нижнем бьефе Юмагузинского гидроузла до достижения уровнем воды у плотины отметки 265,0 м сбросные расходы не должны превышать 1000 м3/с.
5.2. Особенностью компоновки основных сооружений Юмагузинского гидроузла является совмещение водоподводящих сооружений ГЭС с донным водосбросом-водовыпуском. При такой компоновке одновременная работа ГЭС и донного водосброса-водовыпуска ограничена. При расходах через донный водосброс, превышающих 300 м3/с, сороудерживающие решетки, установленные на входном оголовке донного водосброса-водовыпуска должны быть подняты. При этом гидроагрегаты ГЭС останавливаются.
5.3. Минимальный напор, при котором допускается работа гидроагрегатов ГЭС, составляет 17,0 м, максимальный, согласованный с заводом-изготовителем турбины, равен 53,0 м.
VI. Водопользование и объемы водопотребления
6.1. Юмагузинское водохранилище используется для борьбы с наводнениями в среднем течении р. Белой, обеспечения в межень ниже по течению устойчивого промышленного и коммунально-бытового водоснабжения городов Мелеуз, Салават, Ишимбай, Стерлитамак, выработки электроэнергии на Юмагузинской ГЭС.
6.2. Для обеспечения работы водозаборов, расположенных ниже Юмагузинского гидроузла, предусмотрен гарантированный попуск 26 м3/с. Обеспеченность попуска по числу бесперебойных лет равна 96%.
6.3. Экологические условия р. Белой ниже створа Юмагузинского гидроузла обеспечиваются санитарными попусками величиной 3,3 м3/с.
6.4. Специальные попуски для целей сельского и рыбного хозяйства, водного транспорта и прочего назначения не предусматриваются.
6.5. Юмагузинская ГЭС выполняет следующие функции в Единой энергетической системе России: генерация активной и реактивной мощности и выработка электроэнергии, участие в суточном и недельном регулировании графиков нагрузки, участие в оперативном вторичном регулировании частоты и перетоков мощности за счет использования резерва мощности.
VII. Порядок регулирования режима
функционирования водохранилища
7.1. Режим использования водных ресурсов Юмагузинского водохранилища назначается исходя из отметок уровня воды у плотины Юмагузинского гидроузла в соответствии с диспетчерским графиком работы Юмагузинского гидроузла (далее - диспетчерский график), приведенным в Приложении N 18 к настоящим Правилам.
7.2. Поле диспетчерского графика, построенного в координатах отметок уровней воды у плотины Юмагузинского гидроузла и времени, разбито на семь к режимных зон.
7.2.1. Зона I - зона неиспользуемого объема водохранилища расположена ниже линии 1 диспетчерского графика. В пределах этой зоны сбросной расход в нижний бьеф гидроузла назначается исходя из условия обеспечения санитарных требований в нижнем бьефе Юмагузинского гидроузла.
Среднесуточный сбросной расход Юмагузинского гидроузла составляет 3,3 м3/с в течение всего года.
7.2.2. Зона II - зона сниженной отдачи по сравнению с гарантированной, расположена между линиями 1 и 2 диспетчерского графика.
В пределах этой зоны в нижний бьеф подается расход 20 м3/с в течение всего года.
7.2.3. Зона III - зона отдачи, сниженной на 10% по сравнению с гарантированной, расположена между линиями 2 и 3 диспетчерского графика.
В пределах этой зоны в нижний бьеф подается расход 23 м3/с в течение всего года.
7.2.4. Зона IV - зона гарантированной отдачи, расположена между линиями 3 и 4 диспетчерского графика.
В пределах этой зоны гидроузел работает сбросными расходами 26 м3/с в течение всего года.
7.2.5. Зона V - зона повышенной отдачи, расположена между линиями 4 и 5 диспетчерского графика.
В пределах этой зоны ГЭС работает с максимально возможной мощностью, сбросные расходы равны 100 - 130 м3/с.
7.2.6. Зона VI - зона работы гидроузла в противопаводковом режиме, расположена между линиями 5 и 6 диспетчерского графика.
В пределах этой зоны сбросной расход в нижний бьеф Юмагузинского гидроузла назначается равным 1000 м3/с в течение всего года.
7.2.7. Зона VII - зона работы гидроузла с максимально возможной пропускной способностью, расположена выше линии 6. В период с 1 апреля по 31 октября используются донный и поверхностный водосбросы. С 1 ноября по 31 марта вода пропускается только через донный водосброс. Сбросные расходы определяются величиной максимальной пропускной способности, донного водосброса-водовыпуска Юмагузинского гидроузла в зависимости от степени открытия затворов.
7.3. Регулирование режима работы Юмагузинского гидроузла по диспетчерскому графику осуществляется в соответствии с интервалами регулирования, составляющими одну декаду в период с апреля по июнь (начинающуюся с 1, 11 и 21 числа каждого календарного месяца) и один календарный месяц в период с июля по март.
В период пропуска максимальных расходов воды при высокой интенсивности наполнения водохранилища и интенсивном росте притока воды к водохранилищу интервал регулирования назначается равным 1 суткам.
7.4. Отдача Юмагузинского водохранилища назначается в соответствии с приведенным ниже порядком.
7.4.1. Сбросы воды из Юмагузинского водохранилища назначаются исходя из расчетного значения отметки у плотины Юмагузинского гидроузла на конец конкретного интервала регулирования таким образом, чтобы средний сбросной расход через гидроузел за указанный интервал был равен сбросному расходу, соответствующему той зоне диспетчерского графика, в которой окажется отметка уровня воды в водохранилище в конце интервала регулирования. То есть, изменение режима работы гидроузла может осуществляться до пересечения линий, разграничивающих режимные зоны диспетчерского графика.
В случае если расчетное значение отметки на конец интервала регулирования попадает точно на границу зон диспетчерского графика, средний за интервал расход сброса через гидроузел должен находиться в пределах значений сбросных расходов, соответствующих режимным зонам графика, разграничиваемым данной линией.
7.4.2. При назначении режимов работы Юмагузинского водохранилища на поле диспетчерского графика наносится отметка уровня воды у плотины на начало расчетного интервала времени (интервала регулирования) и определяется режимная зона, в которой начинает работать гидроузел в этот интервал времени.
В соответствии с определенной зоной определяется среднеинтервальный расход в нижнем бьефе гидроузла (отдача водохранилища).
Расчет отметки уровня воды на конец интервала регулирования выполняется по заданным расходу в нижний бьеф и притоку в водохранилище (прогнозному или оценочному).
7.5. В зависимости от режимной зоны диспетчерского графика, в которой работает водохранилище, отклонение фактического расхода в нижний бьеф гидроузла среднего за прошедший интервал регулирования от расхода, требуемого по диспетчерскому графику, не должно превышать:
- 0,3 м3/с в зоне I;
- 1 м3/с в зонах II - IV;
- 10 м3/с в зоне V;
- 100 м3/с в зонах VI и VII.
При этом фактическое отклонение отметки уровня воды у плотины Юмагузинского гидроузла на конец интервала регулирования от расчетной отметки не должно превышать +/- 5 см, с учетом поправки на сгонно-нагонные ветровые явления.
7.6. Для Юмагузинского водохранилища устанавливается следующий порядок использования гидрологических прогнозов:
7.6.1. При наличии надежных прогнозов притока в Юмагузинское водохранилище на предстоящий интервал регулирования:
- если уровень у плотины на начало интервала регулирования находится ниже линии 3 диспетчерского графика, то принимается нижний предел прогноза притока;
- если уровень у плотины на начало интервала регулирования находится выше линии 4 диспетчерского графика, то принимается верхний предел прогноза притока;
- если уровень у плотины на начало интервала регулирования находится между линиями 3 и 4 диспетчерского графика, то принимается среднее значение диапазона прогноза притока.
7.6.2. При отсутствии (или низкой надежности) прогнозов притока к створу Юмагузинского гидроузла на предстоящий интервал регулирования приток на предстоящий интервал регулирования вычисляется путем экстраполяции изменения фактического притока воды в водохранилище за предшествовавший период продолжительностью до 10 - 15 суток.
7.7. Регулирование мощности Юмагузинской ГЭС полностью исключается в режимной зоне I диспетчерского графика. В режимных зонах II, III, IV, V может осуществляться суточное и недельное регулирование мощности ГЭС. В режимных зонах VI и VII работа гидроагрегатов ГЭС допускается только при работе берегового водосброса и безусловном выполнении требований безопасности, установленных в пункте 5.2 настоящих Правил.
7.8. Порядок работы Юмагузинского гидроузла в зимних условиях, при пропуске высоких вод весеннего половодья и дождевых паводков устанавливается согласно диспетчерскому графику в соответствии с общим порядком, определенным пунктами 7.2 - 7.6 настоящих Правил.
7.9. Расчетные обеспеченности показателей работы Юмагузинского гидроузла и водохранилища представлены в графическом виде в Приложении N 19 к настоящим Правилам.
Кривые обеспеченности приведены для следующих элементов режима работы водохранилища:
- средних за интервал регулирования суммарных расходов воды в нижнем бьефе гидроузла;
- конечных для интервала регулирования уровней воды в верхнем бьефе гидроузла;
- средних за интервал регулирования уровней воды в нижнем бьефе гидроузла;
- средних за интервал регулирования напоров-нетто на гидроузле;
- средних за интервал регулирования мощностей ГЭС.
7.10. Расчетные режимы работы Юмагузинского гидроузла в характерные по водности годы приведены в Приложении N 20 к настоящим Правилам.
Многоводные годы представлены 1990/91, 1941/42, 1964/65, 1987/88 водохозяйственными годами, объем стока за которые соответствует обеспеченностям 1%, 3%, 5% и 10%.
Средний по водности год представлен 1979/80 водохозяйственным годом, что соответствует обеспеченности 50%.
Балансы за среднемаловодные годы приведены для 2008/09 и 1952/53 водохозяйственных лет, что соответствует обеспеченностям 75% и 80%.
Маловодные годы обеспеченности 90%, 95%, 97% и 99% представлены 1951/52, 2009/10, 1975/76 и 1955/56 водохозяйственными годами.
7.11. Расчетный режим работы Юмагузинского гидроузла в 7-летнем маловодном периоде с 1949/50 по 1955/56 гг. представлен в Приложении N 21 к настоящим Правилам.
7.12. Расчеты пропуска через Юмагузинский гидроузел половодья по модели гидрографа притока 1987 г. представлены в Приложении N 22 к настоящим Правилам. Таблицы расчетных режимов пропуска модельных весенних половодий приведены для расчетных обеспеченностей 0,01% с г.п., 0,1%, 1%, 5% и 10%.
7.13. В Приложении N 23 к настоящим Правилам приведены кривые свободной поверхности Юмагузинского водохранилища при пропуске весенних половодий. Кривые рассчитаны для суток с максимальными уровнями воды при пропуске половодий расчетной обеспеченности по модели 1987 г.
VIII. Порядок проведения работ и предоставления информации
в области гидрометеорологии
8.1. Гидрометеорологическое обеспечение на водосборной площади Юмагузинского водохранилища и в нижнем бьефе образующего его гидроузла осуществляет Федеральное государственное бюджетное учреждение "Башкирское управление по гидрометеорологии и мониторингу окружающей среды" (далее - ФГБУ "Башкирское УГМС").
Наблюдения на гидрологических постах, расположенных на акватории водохранилища и в створе гидроузла, проводит ГКУ РБ Управление по эксплуатации ГТС.
8.2. Водный режим Юмагузинского водохранилища и метеорологические условия в зоне его влияния освещаются регулярными наблюдениями сети наблюдательных станций и постов гидрометеорологического обслуживания.
Сведения о гидрометеорологических наблюдениях в зоне Юмагузинского водохранилища:
NN по схеме
Пункт наблюдений
Водный объект, расположение
Состав информационных элементов
Водосбор Юмагузинского водохранилища
1
Село Сосновка (база отдыха Арский Камень)
р. Белая, 1297 км от устья
Среднесуточные расходы воды, уровни воды на 8-00 часов, температура воды, ледовые явления
2
Село Старосубхангулово
р. Белая, 1090 км от устья
Уровни воды на 8-00 часов, температура воды, ледовые явления
3
Деревня Кутаново
р. Белая, 77 км выше Юмагузинского гидроузла
Среднесуточные расходы воды, уровни воды на 8-00 часов, температура воды, ледовые явления, толщина льда
4
Устье р. Иргизлы
р. Иргизлы, 75,0 км выше Юмагузинского гидроузла
Уровни воды на 8-00 часов, температура воды, ледовые явления, толщина льда
Верхний бьеф Юмагузинского водохранилища
5
Водомерный пост в устье р. Вашиш
Юмагузинское водохранилище, 66,0 км выше гидроузла
Уровни воды на 8-00 часов, температура воды, ледовые явления, толщина льда
6
Гидрологический пост в устье р. Мелеуз
Юмагузинское водохранилище, 42,0 км выше гидроузла
Уровни воды на 8-00 часов, температура воды, ледовые явления, толщина льда
7
Гидрологический пост в устье р. Акваз
Юмагузинское водохранилище, 16,0 км выше гидроузла
Уровни воды на 8-00 часов, температура воды, ледовые явления, толщина льда
8
Юмагузинский гидроузел
Юмагузинское водохранилище
Уровни воды у плотины на 8-00 часов, уровень воды в нижнем бьефе на 8-00 часов, среднесуточные расходы воды, температура воды
Нижний бьеф Юмагузинского гидроузла
9
Гидрологический пост N 5
р. Белая, 1370,0 м ниже створа плотины
Уровни воды на 8-00 часов, температура воды, ледовые явления, толщина льда
10
Село Сыртланово
р. Белая, 946 км от устья
Среднесуточные расходы воды, уровни воды на 8-00 часов, температура воды, ледовые явления
11
г. Мелеуз
р. Белая, 854 км от устья
Уровни воды на 8-00 часов, температура воды, ледовые явления
12
г. Ишимбай
р. Белая, 777 км от устья
Уровни воды на 8-00 часов, температура воды, ледовые явления
13
г. Стерлитамак
р. Белая, 742 км от устья
Среднесуточные расходы воды, уровни воды на 8-00 часов, температура воды, ледовые явления
Метеорологические посты
14
Деревня Кутаново
77 км выше Юмагузинского гидроузла
Осадки, температура воздуха, высота снежного покрова, запас воды в снеге, скорость и направление ветра
15
Устье р. Акаваз
16 км выше Юмагузинского гидроузла
Осадки, температура воздуха, высота снежного покрова, запас воды в снеге, скорость и направление ветра
16
Юмагузинский гидроузел
Юмагузинский гидроузел
Осадки, температура воздуха, высота снежного покрова, запас воды в снеге, скорость и направление ветра
8.3. Службой эксплуатации Юмагузинского гидроузла ведутся ежедневные наблюдения за уровнем воды в водохранилище, уровнем воды в нижнем бьефе гидроузла, объемом воды в водохранилище, сбросными расходами в нижний бьеф гидроузла, фильтрационным режимом, вычисляются общий и боковой приток в Юмагузинское водохранилище.
Наблюдения осуществляются в соответствии с локальными актами, регулирующими учет стока воды на ГЭС.
8.4. Службой эксплуатации Юмагузинского гидроузла в Отдел водных ресурсов по Республике Башкортостан Камского БВУ ежедневно предоставляются данные о режиме работы водохранилища:
- уровне воды в верхнем бьефе на 8-00;
- среднем уровне воды на 8-00;
- среднесуточном уровне воды в нижнем бьефе за предыдущие сутки;
- среднесуточном притоке воды за предыдущие сутки;
- суммарном сбросе через гидроузел за предыдущие сутки.
8.5. ФГБУ "Башкирское УТМС" предоставляет в Отдел водных ресурсов по Республике Башкортостан Камского БВУ:
- прогнозы притока воды в Юмагузинское водохранилище по мере их выпуска и уточнения к ним;
- результаты обобщений материалов по фактическому водному режиму.
8.6. Юмагузинская ГЭС ежедневно предоставляет отчетные данные по водно-энергетическим показателям работы Юмагузинского гидроузла в Филиал ОАО "Системный оператор единой энергетической системы" "Региональное диспетчерское управление энергосистемы Республики Башкортостан" (далее - Филиал ОАО "СО ЕЭС" Башкирское РДУ).
8.7. Оповещение органов исполнительной власти, заинтересованных организаций и учреждений о чрезвычайных гидрологических явлениях в зоне влияния водохранилища осуществляется уполномоченными органами в соответствии с законодательством Российской Федерации.
IX. Порядок оповещения органов исполнительной власти,
водопользователей, жителей об изменениях водного режима
водохранилища, в том числе о режиме функционирования
водохранилища при возникновении аварий и иных
чрезвычайных ситуаций
9.1. Регулирование режима работы гидроузла Юмагузинского водохранилища в порядке, устанавливаемом настоящими Правилами, осуществляется оперативной службой ГКУ РБ Управление по эксплуатации ГТС.
9.2. Режим использования водных ресурсов Юмагузинского водохранилища устанавливается Камским БВУ.
Оперативно-диспетчерское управление Юмагузинской ГЭС осуществляется Филиалом ОАО "СО ЕЭС" Башкирское РДУ.
9.3. Указания по ведению режима работы Юмагузинского водохранилища составляются Камским БВУ, оформляются соответствующим документом и доводятся до исполнителей по имеющимся каналам связи (факс, электронная почта) за два дня до начала реализации установленных режимов.
9.4. Форма документа, содержащего указания по ведению режима работы Юмагузинского водохранилища, список исполнителей, которым рассылаются указания, порядок оформления (подписи, контактные лица), приведена в Приложении N 24 к настоящим Правилам.
9.5. Перевод Юмагузинского гидроузла на режим работы, не предусмотренный настоящими Правилами или запрещенный в условиях нормальной эксплуатации, допускается только при возникновении непредвиденных обстоятельств, угрожающих безопасности основных сооружений и требующих принятия экстренных мер. В указанных обстоятельствах по распоряжению лица, непосредственно отвечающего за эксплуатацию гидроузла, нормальный режим работы гидроузла изменяется на режим его эксплуатации в аварийных ситуациях, с одновременным уведомлением об этом Камского БВУ, органов исполнительной власти Республики Башкортостан и Филиала ОАО "СО ЕЭС" Башкирское РДУ, а в случае угрозы возникновения чрезвычайной ситуации - Главного управления Министерства Российской Федерации по делам гражданской обороны, чрезвычайным ситуациям и ликвидации последствий стихийных бедствий по Республике Башкортостан (далее - ГУ МЧС России по Республике Башкортостан).
9.6. Разрешается превышение расхода воды относительно установленного диспетчерским графиком по команде диспетчера системного оператора при возникновении дефицита мощности и угрозе нарушения устойчивости Объединенной энергосистемы Урала.
О возникшей ситуации Филиал ОАО "СО ЕЭС" Башкирское РДУ незамедлительно информирует Камское БВУ.
Допущенный перерасход воды подлежит компенсации при условии соблюдения требований водопользователей по нижнему бьефу.
9.7. Доступ населения к оперативной информации о фактических режимах функционирования Юмагузинского гидроузла и образуемого им водохранилища обеспечивается путем ее размещения на официальном интернет-портале Камского БВУ в информационно-телекоммуникационной сети "Интернет".
9.8. На Юмагузинском гидроузле развернута локальная система оповещения (ЛСО), обеспечивающая в полном объеме своевременное оповещение населения о возникновении чрезвычайных ситуаций в 6-ти километровой зоне ниже гидроузла. Доведение сигналов до населения осуществляется диспетчером Юмагузинского гидроузла.
Связь между диспетчером Юмагузинского гидроузла и оперативным дежурным ГУ МЧС России по Республике Башкортостан осуществляется с использованием радиостанции и открытой телефонной связи.
Порядок осуществления мероприятий по предупреждению и ликвидации последствий чрезвычайных ситуаций на Юмагузинском гидроузле, а также порядок оповещения персонала и населения определен в плане действий по предупреждению и ликвидации чрезвычайных ситуаций природного и техногенного характера, согласованным с ГУ МЧС России по Республике Башкортостан.
Приложение N 1
к Правилам использования
водных ресурсов Юмагузинского
водохранилища на р. Белой,
утвержденным приказом Росводресурсов
от 2 июня 2016 г. N 113
СХЕМА ЮМАГУЗИНСКОГО ВОДОХРАНИЛИЩА
Приложение N 2
к Правилам использования
водных ресурсов Юмагузинского
водохранилища на р. Белой,
утвержденным приказом Росводресурсов
от 2 июня 2016 г. N 113
КРИВАЯ
ОБЕСПЕЧЕННОСТИ ОБЪЕМА ГОДОВОГО СТОКА (АПРЕЛЬ - МАРТ)
В СТВОРЕ ЮМАГУЗИНСКОГО ГИДРОУЗЛА НА Р. БЕЛОЙ
ЗА 1941/42 - 2010/11 ГГ.
Приложение N 3
к Правилам использования
водных ресурсов Юмагузинского
водохранилища на р. Белой,
утвержденным приказом Росводресурсов
от 2 июня 2016 г. N 113
КРИВАЯ
ОБЕСПЕЧЕННОСТИ ОБЪЕМА СТОКА ЗА ПОЛОВОДЬЕ (АПРЕЛЬ - МАЙ)
В СТВОРЕ ЮМАГУЗИНСКОГО ГИДРОУЗЛА НА Р. БЕЛОЙ
ЗА 1941/42 - 2010/11 ГГ.
Приложение N 4
к Правилам использования
водных ресурсов Юмагузинского
водохранилища на р. Белой,
утвержденным приказом Росводресурсов
от 2 июня 2016 г. N 113
КРИВАЯ
ОБЕСПЕЧЕННОСТИ МАКСИМАЛЬНЫХ РАСХОДОВ ВЕСЕННЕГО ПОЛОВОДЬЯ
В СТВОРЕ ЮМАГУЗИНСКОГО ГИДРОУЗЛА НА Р. БЕЛОЙ
ЗА 1941 - 2011 ГГ.
Приложение N 5
к Правилам использования
водных ресурсов Юмагузинского
водохранилища на р. Белой,
утвержденным приказом Росводресурсов
от 2 июня 2016 г. N 113
ПЛАН
РАСПОЛОЖЕНИЯ СООРУЖЕНИЙ ЮМАГУЗИНСКОГО ГИДРОУЗЛА
1 - здание гидроэлектростанции; 2 - трансформаторная
площадка; 3 - ОРУ - 110 кВ с ППУ; 4 - каменно-земляная
плотина; 5 - береговой паводковый водосброс; донный
водосброс-водоспуск; 6 - входной оголовок; 7 - туннель;
8 - выходной оголовок
Приложение N 6
к Правилам использования
водных ресурсов Юмагузинского
водохранилища на р. Белой,
утвержденным приказом Росводресурсов
от 2 июня 2016 г. N 113
ПРОПУСКНАЯ СПОСОБНОСТЬ
РЕМОНТНОГО ВОДОВЫПУСКА ДОННОГО ВОДОСБРОСА ПРИ ПОЛНОМ
ОТКРЫТИИ ЕГО ЗАТВОРА
Приложение N 7
к Правилам использования
водных ресурсов Юмагузинского
водохранилища на р. Белой,
утвержденным приказом Росводресурсов
от 2 июня 2016 г. N 113
ПРОПУСКНАЯ СПОСОБНОСТЬ
ДОННОГО ВОДОСБРОСА-ВОДОВЫПУСКА ПРИ РАВНЫХ ОТКРЫТИЯХ
ЗАТВОРОВ В ОБОИХ ВОДОПРОПУСКНЫХ ОТВЕРСТИЯХ И УСТАНОВЛЕННЫХ
ВО ВХОДНОМ СЕЧЕНИИ ПОДВОДЯЩЕГО ВОДОВОДА ТРЕХ ШАНДОРАХ
Приложение N 8
к Правилам использования
водных ресурсов Юмагузинского
водохранилища на р. Белой,
утвержденным приказом Росводресурсов
от 2 июня 2016 г. N 113
ПОКАЗАТЕЛИ
ПРОПУСКНОЙ СПОСОБНОСТИ ДОННОГО ВОДОСБРОСА-ВОДОВЫПУСКА
ЮМАГУЗИНСКОГО ГИДРОУЗЛА В ЗАВИСИМОСТИ ОТ СТЕПЕНИ
ОТКРЫТИЯ ЗАТВОРОВ, М3/С
Уровень воды в водохранилище, м
1 м
2 м
3 м
4 м
5 м
полное открытие
225,0
114,4
202,8
292,4
370,1
464,3
526,1
226,0
119,3
211,8
306,3
388,9
490,0
562,8
228,0
129,0
229,5
333,6
425,7
539,2
632,2
230,0
138,3
246,7
359,6
460,6
585,7
698,2
232,0
147,0
263,0
384,3
493,7
629,6
763,8
234,0
155,2
278,0
407,1
524,1
670,1
824,1
236,0
162,4
291,5
427,5
551,5
706,4
873,9
238,0
169,0
303,7
446,1
576,3
739,6
916,3
240,0
175,3
315,3
463,7
599,9
770,9
955,6
242,0
181,3
326,4
480,7
622,6
801,0
994,0
244,0
187,2
337,3
497,1
644,6
830,3
1032
246,0
193,0
348,0
513,3
666,1
858,9
1068
248,0
198,5
358,3
528,9
687,0
886,5
1104
250,0
203,9
368,3
544,1
707,2
913,3
1138
252,0
209,2
378,0
558,8
726,6
939,2
1171
254,0
214,3
387,4
573,1
745,7
964,2
1203
256,0
219,3
396,7
587,0
764,1
988,8
1234
258,0
224,1
405,7
600,4
782,3
1013
1265
260,0
228,9
414,4
613,8
799,8
1036
1295
262,0
233,5
422,9
626,0
816,8
1059
1325
264,0
237,9
431,0
638,9
833,3
1081
1351
266,0
242,3
439,2
651,1
849,5
1102
1378
268,0
246,7
447,2
663,3
865,6
1123
1405
270,0
251,0
455,2
675,4
881,7
1144
1432
Приложение N 9
к Правилам использования
водных ресурсов Юмагузинского
водохранилища на р. Белой,
утвержденным приказом Росводресурсов
от 2 июня 2016 г. N 113
РАСХОДНАЯ ХАРАКТЕРИСТИКА ТУРБИНЫ ЮМАГУЗИНСКОЙ ГЭС
1. Тип установки - вертикальная в металлической спиральной камере
2. Диаметр рабочего колеса D1 = 2300 мм
3. Частота вращения n = 300,0 об/мин
4. H - напор гидротурбины
5. N - мощность гидротурбины
6. - коэффициент полезного действия гидротурбины
7. Hs - высота отсасывания, отсчитывается от оси поворота лопастей рабочего колеса до уровня нижнего бьефа
- линия ограничения максимальной мощности
- линия ограничения минимальной мощности
Приложение N 10
к Правилам использования
водных ресурсов Юмагузинского
водохранилища на р. Белой,
утвержденным приказом Росводресурсов
от 2 июня 2016 г. N 113
ЭКСПЛУАТАЦИОННАЯ ХАРАКТЕРИСТИКА ТУРБИНЫ ЮМАГУЗИНСКОЙ ГЭС
1. Тип установки - вертикальная в металлической спиральной камере
2. Диаметр рабочего колеса D1 = 2300 мм
3. Частота вращения n = 300,0 об/мин
4. H - напор гидротурбины
5. N - мощность гидротурбины
6. - коэффициент полезного действия гидротурбины
7. Hs - высота отсасывания, отсчитывается от оси поворота лопастей рабочего колеса до уровня нижнего бьефа
- линия ограничения максимальной мощности
- линия ограничения минимальной мощности
Приложение N 11
к Правилам использования
водных ресурсов Юмагузинского
водохранилища на р. Белой,
утвержденным приказом Росводресурсов
от 2 июня 2016 г. N 113
ЭКСПЛУАТАЦИОННАЯ ХАРАКТЕРИСТИКА
1 ГИДРОАГРЕГАТА ЮМАГУЗИНСКОЙ ГЭС НА ЛИНИЯХ ОГРАНИЧЕНИЯ
ПО РАСХОДУ И МОЩНОСТИ
Приложение N 12
к Правилам использования
водных ресурсов Юмагузинского
водохранилища на р. Белой,
утвержденным приказом Росводресурсов
от 2 июня 2016 г. N 113
ЭКСПЛУАТАЦИОННАЯ ХАРАКТЕРИСТИКА
3 ГИДРОАГРЕГАТОВ ЮМАГУЗИНСКОЙ ГЭС НА ЛИНИЯХ ОГРАНИЧЕНИЯ
ПО РАСХОДУ И МОЩНОСТИ
Приложение N 13
к Правилам использования
водных ресурсов Юмагузинского
водохранилища на р. Белой,
утвержденным приказом Росводресурсов
от 2 июня 2016 г. N 113
ПРОПУСКНАЯ СПОСОБНОСТЬ
ПАВОДКОВОГО ВОДОСБРОСА ПРИ ПОЛНОМ ОТКРЫТИИ ЕГО ЗАТВОРОВ
Приложение N 14
к Правилам использования
водных ресурсов Юмагузинского
водохранилища на р. Белой,
утвержденным приказом Росводресурсов
от 2 июня 2016 г. N 113
СУММАРНАЯ ПРОПУСКНАЯ СПОСОБНОСТЬ
ВОДОСБРОСНЫХ СООРУЖЕНИЙ ЮМАГУЗИНСКОГО ГИДРОУЗЛА
ПРИ ПОЛНОСТЬЮ ОТКРЫТЫХ ЗАТВОРАХ
Уровень верхнего бьефа, м
Пропускная способность, м3/с
донного водосброса-водовыпуска
паводкового водосброса
суммарная для гидроузла
253,0
1187
0
1187
254,0
1202
65
1268
255,0
1219
185
1404
256,0
1234
346
1580
257,0
1250
535
1785
258,0
1265
745
2010
259,0
1280
1010
2290
260,0
1295
1235
2530
261,0
1309
1390
2699
262,0
1323
1525
2848
263,0
1337
1650
2987
264,0
1351
1782
3133
265,0
1365
1907
3272
266,0
1378
2027
3405
267,0
1392
2142
3536
268,0
1405
2252
3657
269,0
1418
2370
3788
270,0
1432
2450
3882
Приложение N 15
к Правилам использования
водных ресурсов Юмагузинского
водохранилища на р. Белой,
утвержденным приказом Росводресурсов
от 2 июня 2016 г. N 113
ЗАВИСИМОСТИ
ОБЪЕМОВ И ПЛОЩАДЕЙ ЗЕРКАЛА ЮМАГУЗИНСКОГО ВОДОХРАНИЛИЩА
ОТ УРОВНЯ ВОДЫ У ПЛОТИНЫ ГИДРОУЗЛА
Приложение N 16
к Правилам использования
водных ресурсов Юмагузинского
водохранилища на р. Белой,
утвержденным приказом Росводресурсов
от 2 июня 2016 г. N 113
ИНТЕРПОЛЯЦИОННАЯ ТАБЛИЦА
СТАТИЧЕСКИХ ОБЪЕМОВ ЮМАГУЗИНСКОГО ВОДОХРАНИЛИЩА, МЛН. М3
Z, м
0,00
0,01
0,02
0,03
0,04
0,05
0,06
0,07
0,08
0,09
224,00
19,1
19,1
19,1
19,2
19,2
19,2
19,2
19,2
19,3
19,3
10
19,3
19,3
19,3
19,4
19,4
19,4
19,4
19,4
19,5
19,5
20
19,5
19,5
19,5
19,6
19,6
19,6
19,6
19,6
19,7
19,7
30
19,7
19,7
19,7
19,8
19,8
19,8
19,8
19,8
19,9
19,9
40
19,9
19,9
19,9
20,0
20,0
20,0
20,0
20,0
20,1
20,1
50
20,1
20,1
20,1
20,2
20,2
20,2
20,2
20,2
20,3
20,3
60
20,3
20,3
20,3
20,4
20,4
20,4
20,4
20,4
20,5
20,5
70
20,5
20,5
20,5
20,6
20,6
20,6
20,6
20,6
20,7
20,7
80
20,7
20,7
20,7
20,8
20,8
20,8
20,8
20,8
20,9
20,9
90
20,9
20,9
20,9
20,9
20,9
21,0
21,0
21,0
21,0
21,0
225,00
21,0
21,0
21,1
21,1
21,2
21,2
21,3
21,3
21,3
21,4
10
21,4
21,5
21,5
21,5
21,6
21,6
21,7
21,7
21,8
21,8
20
21,8
21,9
21,9
22,0
22,0
22,1
22,1
22,1
22,2
22,2
30
22,3
22,3
22,3
22,4
22,4
22,5
22,5
22,6
22,6
22,6
40
22,7
22,7
22,8
22,8
22,8
22,9
22,9
23,0
23,0
23,1
50
23,1
23,1
23,2
23,2
23,3
23,3
23,4
23,4
23,4
23,5
60
23,5
23,6
23,6
23,6
23,7
23,7
23,8
23,8
23,9
23,9
70
23,9
24,0
24,0
24,1
24,1
24,2
24,2
24,2
24,3
24,3
80
24,4
24,4
24,4
24,5
24,5
24,6
24,6
24,7
24,7
24,7
90
24,8
24,8
24,9
24,9
24,9
25,0
25,0
25,1
25,1
25,2
226,00
25,2
25,2
25,3
25,3
25,4
25,4
25,5
25,5
25,5
25,6
10
25,6
25,7
25,7
25,7
25,8
25,8
25,9
25,9
26,0
26,0
20
26,0
26,1
26,1
26,2
26,2
26,3
26,3
26,3
26,4
26,4
30
26,5
26,5
26,5
26,6
26,6
26,7
26,7
26,8
26,8
26,8
40
26,9
26,9
27,0
27,0
27,0
27,1
27,1
27,2
27,2
27,3
50
27,3
27,3
27,4
27,4
27,5
27,5
27,6
27,6
27,6
27,7
60
27,7
27,8
27,8
27,8
27,9
27,9
28,0
28,0
28,1
28,1
70
28,1
28,2
28,2
28,3
28,3
28,4
28,4
28,4
28,5
28,5
80
28,6
28,6
28,6
28,7
28,7
28,8
28,8
28,9
28,9
28,9
90
29,0
29,0
29,1
29,1
29,1
29,2
29,2
29,3
29,3
29,4
227,00
29,4
29,4
29,5
29,5
29,6
29,6
29,7
29,7
29,7
29,8
10
29,8
29,9
29,9
29,9
30,0
30,0
30,1
30,1
30,2
30,2
20
30,2
30,3
30,3
30,4
30,4
30,5
30,5
30,5
30,6
30,6
30
30,7
30,7
30,7
30,8
30,8
30,9
30,9
31,0
31,0
31,0
40
31,1
31,1
31,2
31,2
31,2
31,3
31,3
31,4
31,4
31,5
50
31,5
31,5
31,6
31,6
31,7
31,7
31,8
31,8
31,8
31,9
60
31,9
32,0
32,0
32,0
32,1
32,1
32,2
32,2
32,3
32,3
70
32,3
32,4
32,4
32,5
32,5
32,6
32,6
32,6
32,7
32,7
80
32,8
32,8
32,8
32,9
32,9
33,0
33,0
33,1
33,1
33,1
90
33,2
33,2
33,3
33,3
33,3
33,4
33,4
33,5
33,5
33,6
228,00
33,6
33,6
33,7
33,7
33,8
33,8
33,9
33,9
33,9
34,0
10
34,0
34,1
34,1
34,1
34,2
34,2
34,3
34,3
34,4
34,4
20
34,4
34,5
34,5
34,6
34,6
34,7
34,7
34,7
34,8
34,8
30
34,9
34,9
34,9
35,0
35,0
35,1
35,1
35,2
35,2
35,2
40
35,3
35,3
35,4
35,4
35,4
35,5
35,5
35,6
35,6
35,7
50
35,7
35,7
35,8
35,8
35,9
35,9
36,0
36,0
36,0
36,1
60
36,1
36,2
36,2
36,2
36,3
36,3
36,4
36,4
36,5
36,5
70
36,5
36,6
36,6
36,7
36,7
36,8
36,8
36,8
36,9
36,9
80
37,0
37,0
37,0
37,1
37,1
37,2
37,2
37,3
37,3
37,3
90
37,4
37,4
37,5
37,5
37,5
37,6
37,6
37,7
37,7
37,8
229,00
37,8
37,8
37,9
37,9
38,0
38,0
38,1
38,1
38,1
38,2
10
38,2
38,3
38,3
38,3
38,4
38,4
38,5
38,5
38,6
38,6
20
38,6
38,7
38,7
38,8
38,8
38,9
38,9
38,9
39,0
39,0
30
39,1
39,1
39,1
39,2
39,2
39,3
39,3
39,4
39,4
39,4
40
39,5
39,5
39,6
39,6
39,6
39,7
39,7
39,8
39,8
39,9
50
39,9
39,9
40,0
40,0
40,1
40,1
40,2
40,2
40,2
40,3
60
40,3
40,4
40,4
40,4
40,5
40,5
40,6
40,6
40,7
40,7
70
40,7
40,8
40,8
40,9
40,9
41,0
41,0
41,0
41,1
41,1
80
41,2
41,2
41,2
41,3
41,3
41,4
41,4
41,5
41,5
41,5
90
41,6
41,6
41,7
41,7
41,7
41,8
41,8
41,9
41,9
42,0
230,00
42,0
42,1
42,1
42,2
42,2
42,3
42,4
42,4
42,5
42,5
10
42,6
42,7
42,7
42,8
42,8
42,9
43,0
43,0
43,1
43,1
20
43,2
43,3
43,3
43,4
43,4
43,5
43,6
43,6
43,7
43,7
30
43,8
43,9
43,9
44,0
44,0
44,1
44,2
44,2
44,3
44,3
40
44,4
44,5
44,5
44,6
44,6
44,7
44,8
44,8
44,9
44,9
50
45,0
45,1
45,1
45,2
45,2
45,3
45,4
45,4
45,5
45,5
60
45,6
45,7
45,7
45,8
45,8
45,9
46,0
46,0
46,1
46,1
70
46,2
46,3
46,3
46,4
46,4
46,5
46,6
46,6
46,7
46,7
80
46,8
46,9
46,9
47,0
47,0
47,1
47,2
47,2
47,3
47,3
90
47,4
47,5
47,5
47,6
47,6
47,7
47,8
47,8
47,9
47,9
231,00
48,0
48,1
48,1
48,2
48,2
48,3
48,4
48,4
48,5
48,5
10
48,6
48,7
48,7
48,8
48,8
48,9
49,0
49,0
49,1
49,1
20
49,2
49,3
49,3
49,4
49,4
49,5
49,6
49,6
49,7
49,7
30
49,8
49,9
49,9
50,0
50,0
50,1
50,2
50,2
50,3
50,3
40
50,4
50,5
50,5
50,6
50,6
50,7
50,8
50,8
50,9
50,9
50
51,0
51,1
51,1
51,2
51,2
51,3
51,4
51,4
51,5
51,5
60
51,6
51,7
51,7
51,8
51,8
51,9
52,0
52,0
52,1
52,1
70
52,2
52,3
52,3
52,4
52,4
52,5
52,6
52,6
52,7
52,7
80
52,8
52,9
52,9
53,0
53,0
53,1
53,2
53,2
53,3
53,3
90
53,4
53,5
53,5
53,6
53,6
53,7
53,8
53,8
53,9
53,9
232,00
54,0
54,1
54,1
54,2
54,2
54,3
54,4
54,4
54,5
54,5
10
54,6
54,7
54,7
54,8
54,8
54,9
55,0
55,0
55,1
55,1
20
55,2
55,3
55,3
55,4
55,4
55,5
55,6
55,6
55,7
55,7
30
55,8
55,9
55,9
56,0
56,0
56,1
56,2
56,2
56,3
56,3
40
56,4
56,5
56,5
56,6
56,6
56,7
56,8
56,8
56,9
56,9
50
57,0
57,1
57,1
57,2
57,2
57,3
57,4
57,4
57,5
57,5
60
57,6
57,7
57,7
57,8
57,8
57,9
58,0
58,0
58,1
58,1
70
58,2
58,3
58,3
58,4
58,4
58,5
58,6
58,6
58,7
58,7
80
58,8
58,9
58,9
59,0
59,0
59,1
59,2
59,2
59,3
59,3
90
59,4
59,5
59,5
59,6
59,6
59,7
59,8
59,8
59,9
59,9
233,00
60,0
60,1
60,1
60,2
60,2
60,3
60,4
60,4
60,5
60,5
10
60,6
60,7
60,7
60,8
60,8
60,9
61,0
61,0
61,1
61,1
20
61,2
61,3
61,3
61,4
61,4
61,5
61,6
61,6
61,7
61,7
30
61,8
61,9
61,9
62,0
62,0
62,1
62,2
62,2
62,3
62,3
40
62,4
62,5
62,5
62,6
62,6
62,7
62,8
62,8
62,9
62,9
50
63,0
63,1
63,1
63,2
63,2
63,3
63,4
63,4
63,5
63,5
60
63,6
63,7
63,7
63,8
63,8
63,9
64,0
64,0
64,1
64,1
70
64,2
64,3
64,3
64,4
64,4
64,5
64,6
64,6
64,7
64,7
80
64,8
64,9
64,9
65,0
65,0
65,1
65,2
65,2
65,3
65,3
90
65,4
65,5
65,5
65,6
65,6
65,7
65,8
65,8
65,9
65,9
234,00
66,0
66,1
66,1
66,2
66,2
66,3
66,4
66,4
66,5
66,5
10
66,6
66,7
66,7
66,8
66,8
66,9
67,0
67,0
67,1
67,1
20
67,2
67,3
67,3
67,4
67,4
67,5
67,6
67,6
67,7
67,7
30
67,8
67,9
67,9
68,0
68,0
68,1
68,2
68,2
68,3
68,3
40
68,4
68,5
68,5
68,6
68,6
68,7
68,8
68,8
68,9
68,9
50
69,0
69,1
69,1
69,2
69,2
69,3
69,4
69,4
69,5
69,5
60
69,6
69,7
69,7
69,8
69,8
69,9
70,0
70,0
70,1
70,1
70
70,2
70,3
70,3
70,4
70,4
70,5
70,6
70,6
70,7
70,7
80
70,8
70,9
70,9
71,0
71,0
71,1
71,2
71,2
71,3
71,3
90
71,4
71,5
71,5
71,6
71,6
71,7
71,8
71,8
71,9
71,9
235,00
72,0
72,1
72,2
72,3
72,4
72,5
72,6
72,6
72,7
72,8
10
72,9
73,0
73,1
73,2
73,3
73,4
73,5
73,6
73,7
73,7
20
73,8
73,9
74,0
74,1
74,2
74,3
74,4
74,5
74,6
74,7
30
74,8
74,8
74,9
75,0
75,1
75,2
75,3
75,4
75,5
75,6
40
75,7
75,8
75,9
76,0
76,0
76,1
76,2
76,3
76,4
76,5
50
76,6
76,7
76,8
76,9
77,0
77,1
77,2
77,2
77,3
77,4
60
77,5
77,6
77,7
77,8
77,9
78,0
78,1
78,2
78,3
78,3
70
78,4
78,5
78,6
78,7
78,8
78,9
79,0
79,1
79,2
79,3
80
79,4
79,5
79,5
79,6
79,7
79,8
79,9
80,0
80,1
80,2
90
80,3
80,4
80,5
80,6
80,6
80,7
80,8
80,9
81,0
81,1
236,00
81,2
81,3
81,4
81,5
81,6
81,7
81,8
81,8
81,9
82,0
10
82,1
82,2
82,3
82,4
82,5
82,6
82,7
82,8
82,9
82,9
20
83,0
83,1
83,2
83,3
83,4
83,5
83,6
83,7
83,8
83,9
30
84,0
84,1
84,1
84,2
84,3
84,4
84,5
84,6
84,7
84,8
40
84,9
85,0
85,1
85,2
85,2
85,3
85,4
85,5
85,6
85,7
50
85,8
85,9
86,0
86,1
86,2
86,3
86,4
86,4
86,5
86,6
60
86,7
86,8
86,9
87,0
87,1
87,2
87,3
87,4
87,5
87,5
70
87,6
87,7
87,8
87,9
88,0
88,1
88,2
88,3
88,4
88,5
80
88,6
88,7
88,7
88,8
88,9
89,0
89,1
89,2
89,3
89,4
90
89,5
89,6
89,7
89,8
89,8
89,9
90,0
90,1
90,2
90,3
237,00
90,4
90,5
90,6
90,7
90,8
90,9
91,0
91,0
91,1
91,2
10
91,3
91,4
91,5
91,6
91,7
91,8
91,9
92,0
92,1
92,1
20
92,2
92,3
92,4
92,5
92,6
92,7
92,8
92,9
93,0
93,1
30
93,2
93,3
93,3
93,4
93,5
93,6
93,7
93,8
93,9
94,0
40
94,1
94,2
94,3
94,4
94,4
94,5
94,6
94,7
94,8
94,9
50
95,0
95,1
95,2
95,3
95,4
95,5
95,6
95,6
95,7
95,8
60
95,9
96,0
96,1
96,2
96,3
96,4
96,5
96,6
96,7
96,7
70
96,8
96,9
97,0
97,1
97,2
97,3
97,4
97,5
97,6
97,7
80
97,8
97,9
97,9
98,0
98,1
98,2
98,3
98,4
98,5
98,6
90
98,7
98,8
98,9
99,0
99,0
99,1
99,2
99,3
99,4
99,5
238,00
99,6
99,7
99,8
99,9
100,0
100,1
100,2
100,2
100,3
100,4
10
100,5
100,6
100,7
100,8
100,9
101,0
101,1
101,2
101,3
101,3
20
101,4
101,5
101,6
101,7
101,8
101,9
102,0
102,1
102,2
102,3
30
102,4
102,5
102,5
102,6
102,7
102,8
102,9
103,0
103,1
103,2
40
103,3
103,4
103,5
103,6
103,6
103,7
103,8
103,9
104,0
104,1
50
104,2
104,3
104,4
104,5
104,6
104,7
104,8
104,8
104,9
105,0
60
105,1
105,2
105,3
105,4
105,5
105,6
105,7
105,8
105,9
105,9
70
106,0
106,1
106,2
106,3
106,4
106,5
106,6
106,7
106,8
106,9
80
107,0
107,1
107,1
107,2
107,3
107,4
107,5
107,6
107,7
107,8
90
107,9
108,0
108,1
108,2
108,2
108,3
108,4
108,5
108,6
108,7
239,00
108,8
108,9
109,0
109,1
109,2
109,3
109,4
109,4
109,5
109,6
10
109,7
109,8
109,9
110,0
110,1
110,2
110,3
110,4
110,5
110,5
20
110,6
110,7
110,8
110,9
111,0
111,1
111,2
111,3
111,4
111,5
30
111,6
111,7
111,7
111,8
111,9
112,0
112,1
112,2
112,3
112,4
40
112,5
112,6
112,7
112,8
112,8
112,9
113,0
113,1
113,2
113,3
50
113,4
113,5
113,6
113,7
113,8
113,9
114,0
114,0
114,1
114,2
60
114,3
114,4
114,5
114,6
114,7
114,8
114,9
115,0
115,1
115,1
70
115,2
115,3
115,4
115,5
115,6
115,7
115,8
115,9
116,0
116,1
80
116,2
116,3
116,3
116,4
116,5
116,6
116,7
116,8
116,9
117,0
90
117,1
117,2
117,3
117,4
117,4
117,5
117,6
117,7
117,8
117,9
240,00
118,0
118,1
118,2
118,3
118,5
118,6
118,7
118,8
118,9
119,0
10
119,2
119,3
119,4
119,5
119,6
119,7
119,9
120,0
120,1
120,2
20
120,3
120,4
120,6
120,7
120,8
120,9
121,0
121,1
121,2
121,4
30
121,5
121,6
121,7
121,8
121,9
122,1
122,2
122,3
122,4
122,5
40
122,6
122,8
122,9
123,0
123,1
123,2
123,3
123,5
123,6
123,7
50
123,8
123,9
124,0
124,1
124,3
124,4
124,5
124,6
124,7
124,8
60
125,0
125,1
125,2
125,3
125,4
125,5
125,7
125,8
125,9
126,0
70
126,1
126,2
126,4
126,5
126,6
126,7
126,8
126,9
127,0
127,2
80
127,3
127,4
127,5
127,6
127,7
127,9
128,0
128,1
128,2
128,3
90
128,4
128,6
128,7
128,8
128,9
129,0
129,1
129,3
129,4
129,5
241,00
129,6
129,7
129,8
129,9
130,1
130,2
130,3
130,4
130,5
130,6
10
130,8
130,9
131,0
131,1
131,2
131,3
131,5
131,6
131,7
131,8
20
131,9
132,0
132,2
132,3
132,4
132,5
132,6
132,7
132,8
133,0
30
133,1
133,2
133,3
133,4
133,5
133,7
133,8
133,9
134,0
134,1
40
134,2
134,4
134,5
134,6
134,7
134,8
134,9
135,1
135,2
135,3
50
135,4
135,5
135,6
135,7
135,9
136,0
136,1
136,2
136,3
136,4
60
136,6
136,7
136,8
136,9
137,0
137,1
137,3
137,4
137,5
137,6
70
137,7
137,8
138,0
138,1
138,2
138,3
138,4
138,5
138,6
138,8
80
138,9
139,0
139,1
139,2
139,3
139,5
139,6
139,7
139,8
139,9
90
140,0
140,2
140,3
140,4
140,5
140,6
140,7
140,9
141,0
141,1
242,00
141,2
141,3
141,4
141,5
141,7
141,8
141,9
142,0
142,1
142,2
10
142,4
142,5
142,6
142,7
142,8
142,9
143,1
143,2
143,3
143,4
20
143,5
143,6
143,8
143,9
144,0
144,1
144,2
144,3
144,4
144,6
30
144,7
144,8
144,9
145,0
145,1
145,3
145,4
145,5
145,6
145,7
40
145,8
146,0
146,1
146,2
146,3
146,4
146,5
146,7
146,8
146,9
50
147,0
147,1
147,2
147,3
147,5
147,6
147,7
147,8
147,9
148,0
60
148,2
148,3
148,4
148,5
148,6
148,7
148,9
149,0
149,1
149,2
70
149,3
149,4
149,6
149,7
149,8
149,9
150,0
150,1
150,2
150,4
80
150,5
150,6
150,7
150,8
150,9
151,1
151,2
151,3
151,4
151,5
90
151,6
151,8
151,9
152,0
152,1
152,2
152,3
152,5
152,6
152,7
243,00
152,8
152,9
153,0
153,1
153,3
153,4
153,5
153,6
153,7
153,8
10
154,0
154,1
154,2
154,3
154,4
154,5
154,7
154,8
154,9
155,0
20
155,1
155,2
155,4
155,5
155,6
155,7
155,8
155,9
156,0
156,2
30
156,3
156,4
156,5
156,6
156,7
156,9
157,0
157,1
157,2
157,3
40
157,4
157,6
157,7
157,8
157,9
158,0
158,1
158,3
158,4
158,5
50
158,6
158,7
158,8
158,9
159,1
159,2
159,3
159,4
159,5
159,6
60
159,8
159,9
160,0
160,1
160,2
160,3
160,5
160,6
160,7
160,8
70
160,9
161,0
161,2
161,3
161,4
161,5
161,6
161,7
161,8
162,0
80
162,1
162,2
162,3
162,4
162,5
162,7
162,8
162,9
163,0
163,1
90
163,2
163,4
163,5
163,6
163,7
163,8
163,9
164,1
164,2
164,3
244,00
164,4
164,5
164,6
164,7
164,9
165,0
165,1
165,2
165,3
165,4
10
165,6
165,7
165,8
165,9
166,0
166,1
166,3
166,4
166,5
166,6
20
166,7
166,8
167,0
167,1
167,2
167,3
167,4
167,5
167,6
167,8
30
167,9
168,0
168,1
168,2
168,3
168,5
168,6
168,7
168,8
168,9
40
169,0
169,2
169,3
169,4
169,5
169,6
169,7
169,9
170,0
170,1
50
170,2
170,3
170,4
170,5
170,7
170,8
170,9
171,0
171,1
171,2
60
171,4
171,5
171,6
171,7
171,8
171,9
172,1
172,2
173,3
172,4
70
172,5
172,6
172,8
172,9
173,0
173,1
173,2
173,3
173,4
173,6
80
173,7
173,8
173,9
174,0
174,1
174,3
174,4
174,5
174,6
174,7
90
174,8
175,0
175,1
175,2
175,3
175,4
175,5
175,7
175,8
175,9
245,00
176,0
176,1
176,3
176,4
176,6
176,7
176,9
177,0
177,2
177,3
10
177,5
177,6
177,8
177,9
178,1
178,2
178,4
178,5
178,7
178,8
20
179,0
179,1
179,3
179,4
179,6
179,7
179,8
180,0
180,1
180,3
30
180,4
180,6
180,7
180,9
181,0
181,2
181,3
181,5
181,6
181,8
40
181,9
182,1
182,2
182,4
182,5
182,7
182,8
183,0
183,1
183,3
50
183,4
183,5
183,7
183,8
184,0
184,1
184,3
184,4
184,6
184,7
60
184,9
185,0
185,2
185,3
185,5
185,6
185,8
185,9
186,1
186,2
70
186,4
186,5
186,7
186,8
187,0
187,1
187,2
187,4
187,5
187,7
80
187,8
188,0
188,1
188,3
188,4
188,6
188,7
188,9
189,0
189,2
90
189,3
189,5
189,6
189,8
189,9
190,1
190,2
190,4
190,5
190,7
246,00
190,8
190,9
191,1
191,2
191,4
191,5
191,7
191,8
192,0
192,1
10
192,3
192,4
192,6
192,7
192,9
193,0
193,2
193,3
193,5
193,6
20
193,8
193,9
194,1
194,2
194,4
194,5
194,6
194,8
194,9
195,1
30
195,2
195,4
195,5
195,7
195,8
196,0
196,1
196,3
196,4
196,6
40
196,7
196,9
197,0
197,2
197,3
197,5
197,6
197,8
197,9
198,1
50
198,2
198,3
198,5
198,6
198,8
198,9
199,1
199,2
199,4
199,5
60
199,7
199,8
200,0
200,1
200,3
200,4
200,6
200,7
200,9
201,0
70
201,2
201,3
201,5
201,6
201,8
201,9
202,0
202,2
202,3
202,5
80
202,6
202,8
202,9
203,1
203,2
203,4
203,5
203,7
203,8
204,0
90
204,1
204,3
204,4
204,6
204,7
204,9
205,0
205,2
205,3
205,5
247,00
205,6
205,7
205,9
206,0
206,2
206,3
206,5
206,6
206,8
206,9
10
207,1
207,2
207,4
207,5
207,7
207,8
208,0
208,1
208,3
208,4
20
208,6
208,7
208,9
209,0
209,2
209,3
209,4
209,6
209,7
209,9
30
210,0
210,2
210,3
210,5
210,6
210,8
210,9
211,1
211,2
211,4
40
211,5
211,7
211,8
212,0
212,1
212,3
212,4
212,6
212,7
212,9
50
213,0
213,1
213,3
213,4
213,6
213,7
213,9
214,0
214,2
214,3
60
214,5
214,6
214,8
214,9
215,1
215,2
215,4
215,5
215,7
215,8
70
216,0
216,1
216,3
216,4
216,6
216,7
216,8
217,0
217,1
217,3
80
217,4
217,6
217,7
217,9
218,0
218,2
218,3
218,5
218,6
218,8
90
218,9
219,1
219,2
219,4
219,5
219,7
219,8
220,0
220,1
220,3
248,00
220,4
220,5
220,7
220,8
221,0
221,1
221,3
221,4
221,6
221,7
10
221,9
222,0
222,2
222,3
222,5
222,6
222,8
222,9
223,1
223,2
20
223,4
223,5
223,7
223,8
224,0
224,1
224,2
224,4
224,5
224,7
30
224,8
225,0
225,1
225,3
225,4
225,6
225,7
225,9
226,0
226,2
40
226,3
226,5
226,6
226,8
226,9
227,1
227,2
227,4
227,5
227,7
50
227,8
227,9
228,1
228,2
228,4
228,5
228,7
228,8
229,0
229,1
60
229,3
229,4
229,6
229,7
229,9
230,0
230,2
230,3
230,5
230,6
70
230,8
230,9
231,1
231,2
231,4
231,5
231,6
231,8
231,9
232,1
80
232,2
232,4
232,5
232,7
232,8
233,0
233,1
233,3
233,4
233,6
90
233,7
233,9
234,0
234,2
234,3
234,5
234,6
234,8
234,9
235,1
249,00
235,2
235,3
235,5
235,6
235,8
235,9
236,1
236,2
236,4
236,5
10
236,7
236,8
237,0
237,1
237,3
237,4
237,6
237,7
237,9
238,0
20
238,2
238,3
238,5
238,6
238,8
238,9
239,0
239,2
239,3
239,5
30
239,6
239,8
239,9
240,1
240,2
240,4
240,5
240,7
240,8
241,0
40
241,1
241,3
241,4
241,6
241,7
241,9
242,0
242,2
242,3
242,5
50
242,6
242,7
242,9
243,0
243,2
243,3
243,5
243,6
243,8
243,9
60
244,1
244,2
244,4
244,5
244,7
244,8
245,0
245,1
245,3
245,4
70
245,6
245,7
245,9
246,0
246,2
246,3
246,4
246,6
246,7
246,9
80
247,0
247,2
247,3
247,5
247,6
247,8
247,9
248,1
248,2
248,4
90
248,5
248,7
248,8
249,0
249,1
249,3
249,4
249,6
249,7
249,9
250,00
250,0
250,2
250,3
250,5
250,7
250,8
251,0
251,2
251,3
251,5
10
251,7
251,8
252,0
252,2
252,3
252,5
252,7
252,8
253,0
253,2
20
253,3
253,5
253,7
253,8
254,0
254,2
254,3
254,5
254,7
254,8
30
255,0
255,2
255,3
255,5
255,7
255,8
256,0
256,2
256,3
256,5
40
256,7
256,8
257,0
257,2
257,3
257,5
257,7
257,8
258,0
258,2
50
258,3
258,5
258,7
258,8
259,0
259,2
259,3
259,5
259,7
259,8
60
260,0
260,2
260,3
260,5
260,7
260,8
261,0
261,2
261,3
261,5
70
261,7
261,8
262,0
262,2
262,3
262,5
262,7
262,8
263,0
263,2
80
263,3
263,5
263,7
263,8
264,0
264,2
264,3
264,5
264,7
264,8
90
265,0
265,2
265,3
265,5
265,7
265,8
266,0
266,2
266,3
266,5
251,00
266,7
266,8
267,0
267,2
267,3
267,5
267,7
267,8
268,0
268,2
10
268,3
268,5
268,7
268,8
269,0
269,2
269,3
269,5
269,7
269,8
20
270,0
270,2
270,3
270,5
270,7
270,8
271,0
271,2
271,3
271,5
30
271,7
271,8
272,0
272,2
272,3
272,5
272,7
272,8
273,0
273,2
40
273,3
273,5
273,7
273,8
274,0
274,2
274,3
274,5
274,7
274,8
50
275,0
275,2
275,3
275,5
275,7
275,8
276,0
276,2
276,3
276,5
60
276,7
276,8
277,0
277,2
277,3
277,5
277,7
277,8
278,0
278,2
70
278,3
278,5
278,7
278,8
279,0
279,2
279,3
279,5
279,7
279,8
80
280,0
280,2
280,3
280,5
280,7
280,8
281,0
281,2
281,3
281,5
90
281,7
281,8
282,0
282,2
282,3
282,5
282,7
282,8
283,0
283,2
252,00
283,3
283,5
283,7
283,8
284,0
284,2
284,3
284,5
284,7
284,8
10
285,0
285,2
285,3
285,5
285,7
285,8
286,0
286,2
286,3
286,5
20
286,7
286,8
287,0
287,2
287,3
287,5
287,7
287,8
288,0
288,2
30
288,3
288,5
288,7
288,8
289,0
289,2
289,3
289,5
289,7
289,8
40
290,0
290,2
290,3
290,5
290,7
290,8
291,0
291,2
291,3
291,5
50
291,7
291,8
292,0
292,2
292,3
292,5
292,7
292,8
293,0
293,2
60
293,3
293,5
293,7
293,8
294,0
294,2
294,3
294,5
294,7
294,8
70
295,0
295,2
295,3
295,5
295,7
295,8
296,0
296,2
296,3
296,5
80
296,7
296,8
297,0
297,2
297,3
297,5
297,7
297,8
298,0
298,2
90
298,3
298,5
298,7
298,8
299,0
299,2
299,3
299,5
299,7
299,8
253,00
300,0
300,2
300,4
300,6
300,8
301,0
301,2
301,4
301,6
301,8
10
302,0
302,2
302,4
302,6
302,8
303,0
303,2
303,4
303,6
303,8
20
304,0
304,2
304,4
304,6
304,8
305,0
305,2
305,4
305,6
305,8
30
306,0
306,2
306,4
306,6
306,8
307,0
307,2
307,4
307,6
307,8
40
308,0
308,2
308,4
308,6
308,8
309,0
309,2
309,4
309,6
309,8
50
310,0
310,2
310,4
310,6
310,8
311,0
311,2
311,4
311,6
311,8
60
312,0
312,2
312,4
312,6
312,8
313,0
313,2
313,4
313,6
313,8
70
314,0
314,2
314,4
314,6
314,8
315,0
315,2
315,4
315,6
315,8
80
316,0
316,2
316,4
316,6
316,8
317,0
317,2
317,4
317,6
317,8
90
318,0
318,2
318,4
318,6
318,8
319,0
319,2
319,4
319,6
319,8
254,00
320,0
320,2
320,4
320,6
320,8
321,0
321,2
321,4
321,6
321,8
10
322,0
322,2
322,4
322,6
322,8
323,0
323,2
323,4
323,6
323,8
20
324,0
324,2
324,4
324,6
324,8
325,0
325,2
325,4
325,6
325,8
30
326,0
326,2
326,4
326,6
326,8
327,0
327,2
327,4
327,6
327,8
40
328,0
328,2
328,4
328,6
328,8
329,0
329,2
329,4
329,6
329,8
50
330,0
330,2
330,4
330,6
330,8
331,0
331,2
331,4
331,6
331,8
60
332,0
332,2
332,4
332,6
332,8
333,0
333,2
333,4
333,6
333,8
70
334,0
334,2
334,4
334,6
334,8
335,0
335,2
335,4
335,6
335,8
80
336,0
336,2
336,4
336,6
336,8
337,0
337,2
337,4
337,6
337,8
90
338,0
338,2
338,4
338,6
338,8
339,0
339,2
339,4
339,6
339,8
255,00
340,0
340,2
340,5
340,7
340,9
341,2
341,4
341,6
341,9
342,1
10
342,3
342,6
342,8
343,0
343,2
343,5
343,7
343,9
344,2
344,4
20
344,6
344,9
345,1
345,3
345,6
345,8
346,0
346,3
346,5
346,7
30
347,0
347,2
347,4
347,7
347,9
348,1
348,4
348,6
348,8
349,0
40
349,3
349,5
349,7
350,0
350,2
350,4
350,7
350,9
351,1
351,4
50
351,6
351,8
352,1
352,3
352,5
352,8
353,0
353,2
353,5
353,7
60
353,9
354,2
354,4
354,6
354,8
355,1
355,3
355,5
355,8
356,0
70
356,2
356,5
356,7
356,9
357,2
357,4
357,6
357,9
358,1
358,3
80
358,6
358,8
359,0
359,3
359,5
359,7
360,0
360,2
360,4
360,6
90
360,9
361,1
361,3
361,6
361,8
362,0
362,3
362,5
362,7
363,0
256,00
363,2
363,4
363,7
363,9
364,1
364,4
364,6
364,8
365,1
365,3
10
365,5
365,8
366,0
366,2
366,4
366,7
366,9
367,1
367,4
367,6
20
367,8
368,1
368,3
368,5
368,8
369,0
369,2
369,5
369,7
369,9
30
370,2
370,4
370,6
370,9
371,1
371,3
371,6
371,8
372,0
372,2
40
372,5
372,7
372,9
373,2
373,4
373,6
373,9
374,1
374,3
374,6
50
374,8
375,0
375,3
375,5
375,7
376,0
376,2
376,4
376,7
376,9
60
377,1
377,4
377,6
377,8
378,0
378,3
378,5
378,7
379,0
379,2
70
379,4
379,7
379,9
380,1
380,4
380,6
380,8
381,1
381,3
381,5
80
381,8
382,0
382,2
382,5
382,7
382,9
383,2
383,4
383,6
383,8
90
384,1
384,3
384,5
384,8
385,0
385,2
385,5
385,7
385,9
386,2
257,00
386,4
386,6
386,9
387,1
387,3
387,6
387,8
388,0
388,3
388,5
10
388,7
389,0
389,2
389,4
389,6
389,9
390,1
390,3
390,6
390,8
20
391,0
391,3
391,5
391,7
392,0
392,2
392,4
392,7
392,9
393,1
30
393,4
393,6
393,8
394,1
394,3
394,5
394,8
395,0
395,2
395,4
40
395,7
395,9
396,1
396,4
396,6
396,8
397,1
397,3
397,5
397,8
50
398,0
398,2
398,5
398,7
398,9
399,2
399,4
399,6
399,9
400,1
60
400,3
400,6
400,8
401,0
401,2
401,5
401,7
401,9
402,2
402,4
70
402,6
402,9
403,1
403,3
403,6
403,8
404,0
404,3
404,5
404,7
80
405,0
405,2
405,4
405,7
405,9
406,1
406,4
406,6
406,8
407,0
90
407,3
407,5
407,7
408,0
408,2
408,4
408,7
408,9
409,1
409,4
258,00
409,6
409,8
410,1
410,3
410,5
410,8
411,0
411,2
411,5
411,7
10
411,9
412,2
412,4
412,6
412,8
413,1
413,3
413,5
413,8
414,0
20
414,2
414,5
414,7
414,9
415,2
415,4
415,6
415,9
416,1
416,3
30
416,6
416,8
417,0
417,3
417,5
417,7
418,0
418,2
418,4
418,6
40
418,9
419,1
419,3
419,6
419,8
420,0
420,3
420,5
420,7
421,0
50
421,2
421,4
421,7
421,9
422,1
422,4
422,6
422,8
423,1
423,3
60
423,5
423,8
424,0
424,2
424,4
424,7
424,9
425,1
425,4
425,6
70
425,8
426,1
426,3
426,5
426,8
427,0
427,2
427,5
427,7
427,9
80
428,2
428,4
428,6
428,9
429,1
429,3
429,6
429,8
430,0
430,2
90
430,5
430,7
430,9
431,2
431,4
431,6
431,9
432,1
432,3
432,6
259,00
432,8
433,0
433,3
433,5
433,7
434,0
434,2
434,4
434,7
434,9
10
435,1
435,4
435,6
435,8
436,0
436,3
436,5
436,7
437,0
437,2
20
437,4
437,7
437,9
438,1
438,4
438,6
438,8
439,1
439,3
439,5
30
439,8
440,0
440,2
440,5
440,7
440,9
441,2
441,4
441,6
441,8
40
442,1
442,3
442,5
442,8
443,0
443,2
443,5
443,7
443,9
444,2
50
444,4
444,6
444,9
445,1
445,3
445,6
445,8
446,0
446,3
446,5
60
446,7
447,0
447,2
447,4
447,6
447,9
448,1
448,3
448,6
448,8
70
449,0
449,3
449,5
449,7
450,0
450,2
450,4
450,7
450,9
451,1
80
451,4
451,6
451,8
452,1
452,3
452,5
452,8
453,0
453,2
453,4
90
453,7
453,9
454,1
454,4
454,6
454,8
455,1
455,3
455,5
455,8
260,00
456,0
456,3
456,7
457,0
457,3
457,6
458,0
458,3
458,6
459,0
10
459,3
459,6
459,9
460,3
460,6
460,9
461,2
461,6
461,9
462,2
20
462,6
462,9
463,2
463,5
463,9
464,2
464,5
464,9
465,2
465,5
30
465,8
466,2
466,5
466,8
467,2
467,5
467,8
468,1
468,5
468,8
40
469,1
469,4
469,8
470,1
470,4
470,8
471,1
471,4
471,7
472,1
50
472,4
472,7
473,1
473,4
473,7
474,0
474,4
474,7
475,0
475,4
60
475,7
476,0
476,3
476,7
477,0
477,3
477,6
478,0
478,3
478,6
70
479,0
479,3
479,6
479,9
480,3
480,6
480,9
481,3
481,6
481,9
80
482,2
482,6
482,9
483,2
483,6
483,9
484,2
484,5
484,9
485,2
90
485,5
485,8
486,2
486,5
486,8
487,2
487,5
487,8
488,1
488,5
261,00
488,8
489,1
489,5
489,8
490,1
490,4
490,8
491,1
491,4
491,8
10
492,1
492,4
492,7
493,1
493,4
493,7
494,0
494,4
494,7
495,0
20
495,4
495,7
496,0
496,3
496,7
497,0
497,3
497,7
498,0
498,3
30
498,6
499,0
499,3
499,6
500,0
500,3
500,6
500,9
501,3
501,6
40
501,9
502,2
502,6
502,9
503,2
503,6
503,9
504,2
504,5
504,9
50
505,2
505,5
505,9
506,2
